商品の詳細:
お支払配送条件:
|
| 名前: | 銅箔巻線機 | 使用法: | リアクターコイルを作る |
|---|---|---|---|
| アルミ箔の厚さ: | 0.3～3.0mm | Cu箔の厚さ: | 0.2～2.0mm |
| 溶接モード: | TIG | モーターのパワー: | 11kW |
| 色: | オプション | 保証: | 12ヶ月 |
| ハイライト: | 自動リアクター フォイル ストリップ ワインダー、TIG コイル ワインダー、電気銅箔巻線機,TIG Coil Winder,Electrical Copper Foil Winding Machine |
||
自動リアクター ホイル ストリップの巻取機の電気TIGの銅ホイルのウィンド マシーン
説明銅箔巻線機BRJ600-2-2の
銅箔巻線機 BRJ600-2-2 は、リアクトル箔コイルなどを巻く専用の箔巻線機です。銅箔巻取機には、鉄芯を挟むチャックが2つ付いており、鉄芯に直接箔を巻き付けることができます。2つのサーボモーターが駆動するため、2つのチャックは同じトルクを持ち、巻かれたコイルの良好な形状を保証します。この種の銅箔巻線機は、厚さ0.2mm〜2mmの銅箔と厚さ0.3mm〜3mmのアルミニウム箔を1層または2層巻くことができます。巻き取り時の箔の位置補正には、2つの光電センサーを採用。PLCに基づく制御システムにより、銅箔巻線機を簡単に操作できます。銅箔巻線機のすべてのパラメータは、タッチスクリーンから入力できます。銅箔巻線機は、起動が遅く、トルクが大きく、自動化が高いなどの特徴があります。
素早いd詳細銅箔巻線機 BRJ600-2-2
テクニカルpパラメータ銅箔巻線機BRJ600-2-2の
BRJ600-2-2の代表的な標準仕様を以下に示しますが、ご要望に応じて箔巻機も製作いたします。
| ホイル幅: | 250～600mm |
| 最大。完成コイル外径: | 800mm |
| コンダクター ストリップ材料: | 銅またはアルミニウム |
| アル ストリップの厚さ: | 0.3～3.0mm |
| 銅ストリップの厚さ: | 0.2～2.0mm |
| ホイルデコイラー番号: | 2個 |
| ホイル アンコイラーの長さ: | 650mm |
| フォイルデコイラーの拡大範囲: | φ420～520mm |
| 最大。コイル重量: | 1,000KG |
| モーターのパワー： | 11kw |
| 最大。巻き上げ速度: | 26rpm |
| 溶接システム: | TIG |
| 断熱デコイラー番号: | 2個 |
| 断熱デコイラー幅: | 650mm |
| 断熱デコイラーシャフト: | 空気圧開閉アクション |
| エッジ アライメント システム: | 光電センシング |
| 制御システム: | シーケンサ |
| ユーザーインターフェース： | 10インチ（254mm）タッチスクリーン |
| カウント範囲: | 0～9999.9 |

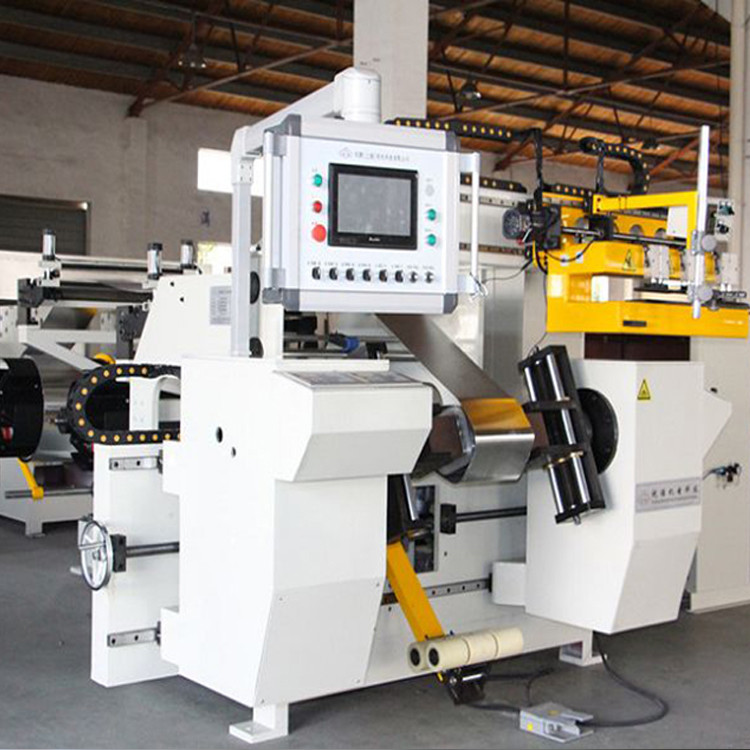

図1：銅箔巻線機BRJ600-2-2の正面図
図 2: 銅箔巻線機 BRJ600-2-2 の箔デコイラー
