冷たい圧接が付いている自動変圧器の銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ200の記述
自動冷たい溶接銅ホイルのウィンド マシーンBRJ200は銅ホイルおよびアルミ ホイルを両方巻くのにホイルのコイルおよび他の同じようなプロダクトを作るために使用することができる私達の冷たい圧接ホイルの巻取り機の1つである。冷たい出版物の溶接の単位を使うと、銅ホイルのウィンド マシーンはホイルおよび母線を一緒に溶接できる。銅ホイルのウィンド マシーンはを巻上げの精密を保証するホイルを巻くためにモーターを断絶するように与えられる。ホイルのウィンド マシーンは高い安全、高いトルク、順調順調をを等特色にする。
銅ホイルのウィンド マシーンBRJ200の主要なコンポーネント
1. 本体
2. コンダクターのdecoilerを失敗させなさい
3. ローラー
4. 巻く単位
5. 絶縁材のdecoiler
6. 光電センサー
7. 冷たい出版物の溶接の単位
8. 空気の単位
銅ホイルのウィンド マシーンBRJ200の技術的な変数
銅ホイルのウィンド マシーンBRJ200の典型的な標準規格はが次示されている、銅ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 最高ホイルの幅: | 200mm |
| 終了するコイルOD。（excl。母線）: | Ø 600mm |
| 終了するコイルOD。（を含む母線）: | Ø 700mm |
| 終了するコイルの形: | 円、楕円形および長方形等。 |
| コンダクター材料: | 銅かアルミニウム ストリップ |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | Ø 500mm |
| 物質的なODを失敗させなさい。: | 最高Ø 1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの長さ: | 250mm |
| ホイルのDecoilerの拡大の範囲: | Ø 420 | 520mm |
| 最高のコイルの重量: | 750kg |
| モードの調整: | 光電感知 |
| 絶縁材のペーパーDecoiler数: | 1set |
| 絶縁材のペーパー コイルOD。: | 400mm、最高 |
| 絶縁材のペーパー コイルID: | Ø 76mm |
| 絶縁材のDecoilerの幅 | 250mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 風速: | 0 | 60rpm |
| サーボ モーターの風力: | 5.5kw |
| 溶接装置: | 冷たい溶接 |
| 制御システム: | PLC |
| 操作インターフェイス: | タッチ画面 |
イチジク1:外形図銅ホイルのウィンド マシーンBRJ200

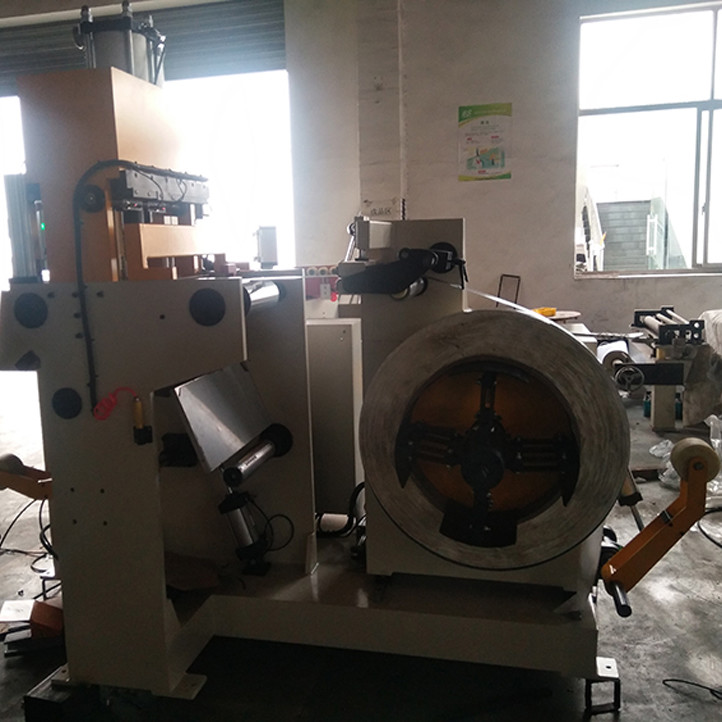

イチジク2:銅ホイルのウィンド マシーンBRJ200の背部眺め
