PLC制御を用いるプログラム可能な電気フィルムの巻取り機リアクター銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ800-2-2の記述
リアクター銅ホイルのウィンド マシーンBRJ800-2-2は1種類のリアクター ホイルのコイルを巻くのに使用することができるホイルのウィンド マシーンである。銅ホイルのウィンド マシーンは中心のホイルを直接巻くことができる中心締め金で止めるタイプ ホイルのウィンド マシーンである。銅ホイルのウィンド マシーンは2つのサーボ モーターを同じトルクがあるために2つのチャックを保証できる2つのチャックを運転するために与えられる。銅ホイルのウィンド マシーンが銅またはアルミ ホイルの1-2の層および絶縁材のペーパーの1-2の層を同時に巻くのに使用することができる。銅ホイルのウィンド マシーンの制御システムはPLCに基づいている。銅ホイルのウィンド マシーンは遅い開始、順調順調および容易な操作等を特色にする。
銅ホイルのウィンド マシーンBRJ800-2-2の速い細部
銅ホイルのウィンド マシーンBRJ800-2-2の技術的な変数
銅ホイルのウィンド マシーンBRJ800-2-2の典型的な標準規格はが次示されている、銅ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| ホイルの幅: | 250 | 800mm |
| 最高。終了するコイルOD。: | Ø800mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 | 3.0 mm |
| CUホイルの厚さ: | 0.2 | 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの直径: | 調節可能な範囲Ø400 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 20rpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 | 9999.9 |

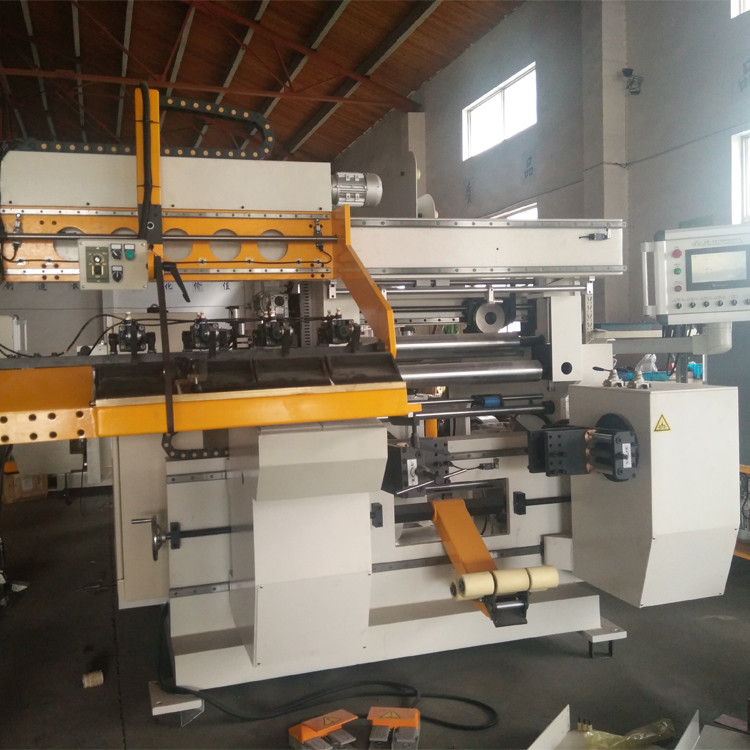

イチジク1:銅ホイルのウィンド マシーンBRJ800-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ800-2-2の背部眺め
