ホイルの巻取り機自動リアクター銅ホイルのウィンド マシーンを締め金で止める中心
銅ホイルのウィンド マシーンBRJ600-2-2の記述
リアクター銅ホイルのウィンド マシーンBRJ600-2-2は巻くリアクター ホイルのコイルのためのタイプ ホイルの巻取り機を締め金で止める1種類の中心である。機械を運転していて2つのサーボ モーターが中心の2つの終わりは同じトルクによってある。銅ホイルのウィンド マシーンは厚さ0.2mm |厚さ0.3mm | 3mmの銅ホイルの2つの層をの2mmそしてアルミ ホイル巻くことができる。2台の光電センサーは巻くときホイルの位置を訂正するために採用される。銅ホイルの巻上げの機械制御システムはPLCに基づいている。巻上げのすべての変数はタッチ画面を通って入力である。銅ホイルのウィンド マシーンを作動させることは非常に容易である。
銅ホイルのウィンド マシーンBRJ600-2-2の速い細部
銅ホイルのウィンド マシーンBRJ600-2-2の技術的な変数
BRJ600-2-2の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| ホイルの幅: | 250 | 600mm |
| 最高。終了するコイルOD。: | 850mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクターのストリップ材料: | 銅かアルミニウム |
| Alのストリップの厚さ: | 0.3 | 3.0 mm |
| CUのストリップの厚さ: | 0.2 | 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 650mm |
| ホイルのDecoilerの拡大の範囲: | Ø420 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 11kw |
| 最高。風速: | 26のrpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 空気開けなさい/近い行為 |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 | 9999.9 |

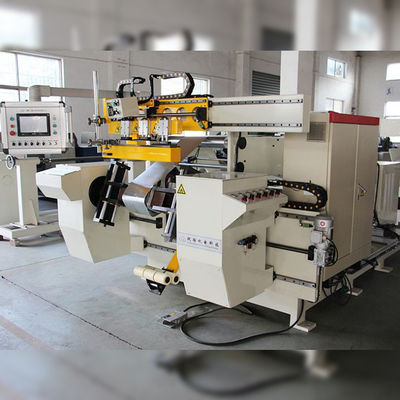

イチジク1:銅ホイルのウィンド マシーンBRJ600-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ600-2-2ホイルのdecoiler
