装置のティグ溶接に銅ホイルのウィンド マシーンをする変圧器のコイル
銅ホイルのウィンド マシーンBRJ600-2の記述
自動銅ホイルのウィンド マシーンBRJ600-2は銅ホイルまたはアルミ ホイルが付いている乾燥した変圧器のコイルを巻くのに主に使用されている装置を作る1種類の変圧器のコイルである。2ホイルのdecoilersおよび2絶縁材のペーパーdecoilersを使うと、銅ホイルのウィンド マシーンはホイルの1-2の層および絶縁材のペーパーの1-2の層をすぐに巻くことができる。銅ホイルのウィンド マシーンは最高の幅600mmのホイルを巻くことができる。ホイルのウィンド マシーンは溶接ホイルおよび母線にティグ溶接の単位を一緒に与えられる。タッチ画面によって、ホイルのウィンド マシーンを作動させることは非常に容易である。ホイルのウィンド マシーンは遅い開始、順調順調、および作動すること容易特色にする。
銅ホイルのウィンド マシーンBRJ600-2の速い細部
銅ホイルのウィンド マシーンBRJ600-2の技術的な変数
銅ホイルのウィンド マシーンBRJ600-2の典型的な標準規格はが次示されている、銅ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| ホイルの幅: | 200 | 600mm |
| 最高の終了するコイルOD: | 800mm |
| 終了するコイルの形: | 楕円形、円および長方形、等。 |
| コンダクター ホイル物質的なOD。: | 1,000mm、最高 |
| コンダクター ホイル物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 650mm |
| 巻く心棒のサイズ: | 80×80×950 mm |
| 溶接モード: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材の幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 終り盛り土のストリップの送り装置: | 6 PC |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 | 9999.9 |

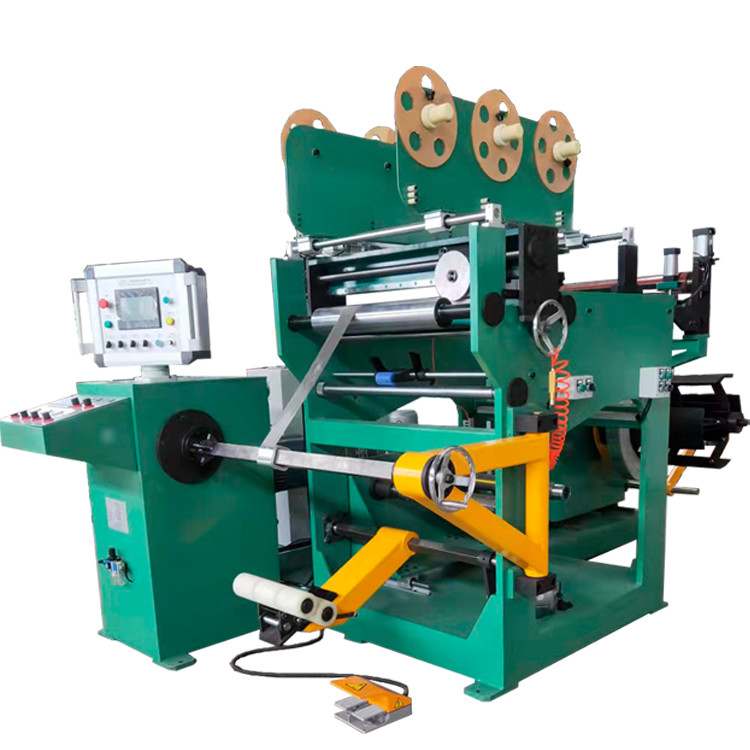

イチジク1:銅ホイルのウィンド マシーンBRJ600-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ600-2の絶縁材のdecoiler
