乾式の低電圧の変圧器を作る自動銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ1400-2の記述
乾式の変圧器銅ホイルのウィンド マシーンBRJ1400-2は投げられた樹脂の変圧器および他の同じようなプロダクトの巻くコイルのための1専門装置である。一種の銅ホイルのウィンド マシーン、すなわちMáquina de bobinado deのláminas de aluminioは、300mmから1400mmまで幅の銅のフィルムまたはアルミ ホイルの1-2の層を扱うことができる。銅ホイルのウィンド マシーンはまたホイルと共に層の絶縁材のペーパーの1-2の層を巻くことができる。自動ティグ溶接の単位を使うと、ホイルの巻くmacihneは母線を使うとコンダクター ホイルを一緒に溶接できる。さらに、銅ホイルのウィンド マシーンは、ホイルのdecoilerの拡大の範囲のような要求されるようにカスタマイズすることができる。通常、内部の直径500mmが付いているコンダクター ホイルのために適しているホイルのdecoilerの拡大の範囲は420から520mmからである。制御システムはPLCに基づいている。
銅ホイルのウィンド マシーンBRJ1400-2の主要なコンポーネント
1. 本体、鉄によっては溶接されるフレーム非常に強く、安定している
2. 巻上げの単位、高いトルクを提供していて22kwモーターが
3. decoiler、内部の直径500mmが付いているコンダクター ホイルのために適した2つのホイルのdecoilerを失敗させなさい
4. 絶縁材のdecoiler、ID 76mm OD 400mmを用いる絶縁材パエルを置くための2絶縁材のdecoiler
5. 終り満ちるストリップの送り装置、端の絶縁材の注入口のための8ホールダー
6. クリーニング システム、2セット
7. 切断システム、1セット
8. ホイルの刻み目を取り除くシステム、2セット。
銅ホイルのウィンド マシーンBRJ1400-2の技術的な変数
銅ホイルのウィンド マシーンBRJ1400-2の典型的な標準規格はが次示されている、銅ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 最高。ホイルの幅: | 1,400mm |
| 最高。終了するコイルOD。: | 1,000mm |
| 終了するコイルの形: | 楕円形、円形および長方形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| コンダクター物質的なOD。: | Ø1,000mm |
| コンダクター物質的なID: | Ø500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの直径: | 調節可能な範囲Ø400 | 520mm |
| 最高。コイルの重量: | 2,000KG |
| 溶接モード: | TIG |
| モードの切断: | 転がりせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 終り満ちるストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 改正の精密: | ±0.5mm |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 | 9999.9 |
| 総重量: | 8000Kg |
| 次元（H） L X W X: | 5800 x 2850 x 2500mm |

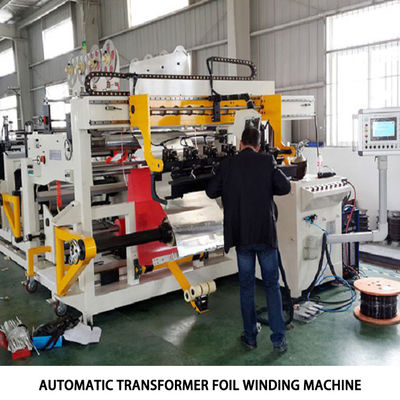

イチジク1:銅ホイルのウィンド マシーンBRJ1600-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ1600-2の絶縁材のdecoiler
