乾燥した変圧器のコイルを作る銅ホイルのウィンド マシーン プログラム可能な2つの層の
銅ホイルのウィンド マシーンBRJ1200-2の記述
銅ホイルのウィンド マシーンBRJ1200-2はホイルのウィンド マシーン、銅ホイルおよびアルミ ホイルを両方巻くのに使用することができるすなわちMáquina de bobinado deのláminas de aluminioの1つのモデルである。銅ホイルのウィンド マシーンは最高の幅1200mmの銅またはアルミ ホイルの2つの層を扱うことができる。ティグ溶接の単位を使うと、銅ホイルのウィンド マシーンは銅ホイルおよび銅の母線を一緒に溶接し、アルミ ホイルおよびアルミニウム母線を一緒に溶接できる。PLCに基づいて、制御システムは銅ホイルのウィンド マシーンを持っている豊富な機能を容易に作動するために作り。
銅ホイルのウィンド マシーンBRJ1200-2の主要なコンポーネント
銅ホイルのウィンド マシーンBRJ1200-2の技術的な変数
銅ホイルのウィンド マシーンBRJ1200-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 200 | 1,200mm |
| 最高のけが人のコイルOD: | Ø1,000mm |
| 終了するコイルの形: | 楕円形、円および長方形、等 |
| コンダクター材料: | 銅かアルミニウム ストリップ |
| Alホイルの厚さ: | 0.3 | 3.0 mm |
| CUホイルの厚さ: | 0.2 | 2.0 mm |
| 最高のコンダクター物質的なOD。: | Ø 1,000mm |
| コンダクター物質的なID: | Ø 500mm （任意） |
| ホイルのDecoilerの拡大の範囲: | Ø 420 | 520mm |
| 風力: | 18KW |
| 溶接モード: | TIG |
| モードの切断: | 電気転がりせん断 |
| 絶縁材Decoiler: | 空気開けなさい/近い行為 |
| 終り盛り土のストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 範囲のカウント: | 0 - 9999.9 |

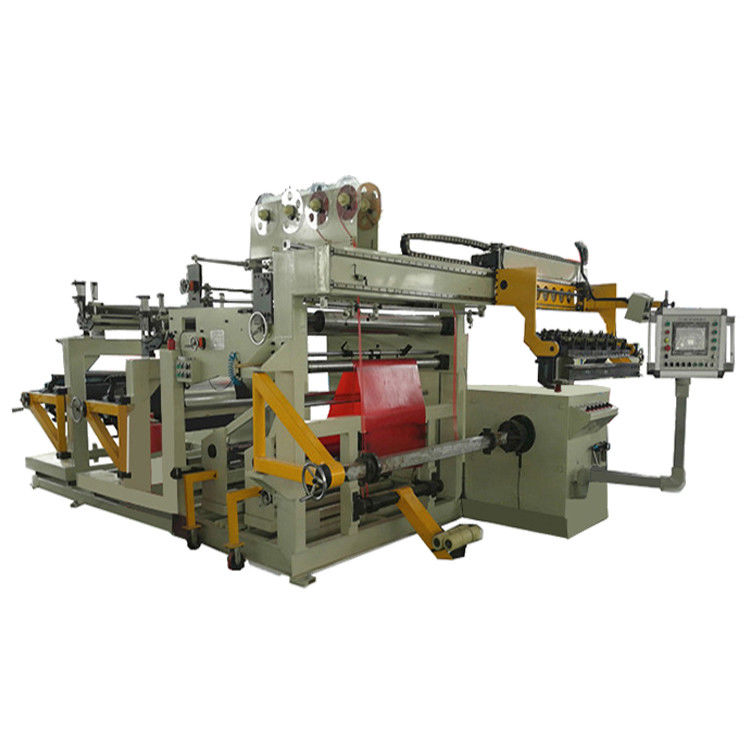

イチジク1:銅ホイルのウィンド マシーンBRJ1200-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ1200-2の背部眺め
