PLC制御サーボ モーター運転された鉄心リアクター銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ800-2-2の記述
銅またはアルミ ホイルが締め金で止められた中心で直接傷つけることができること銅ホイルのウィンド マシーンBRJ800-2-2は中心ホイルのウィンド マシーンを締め金で止めることの1つのモデル、すなわちである。この種類のホイルのコイルはリアクターか他の同じようなプロダクトで使用することができる。機械で2つのサーボ モーターが2つの端の同じトルクを保証できる鉄心を運転するのに使用されている。銅ホイルのウィンド マシーン、Máquina de bobinado deのláminas de aluminioが、ホイルの1-2の層および絶縁材のペーパーの1-2の層を巻くのに使用することができる。タッチ画面によって、銅ホイルのウィンド マシーンを作動させることは非常に容易である。
銅ホイルのウィンド マシーンBRJ800-2-2の主要なコンポーネント
銅ホイルのウィンド マシーンBRJ800-2-2の技術的な変数
銅ホイルのウィンド マシーンBRJ800-2-2の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高。ホイルの幅: | 800mm |
| 最高。終了するコイルOD。: | Φ800mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| アルミ ホイルの厚さ: | 0.3 | 3.0 mm |
| 銅ホイルの厚さ: | 0.2 | 2.0 mm |
| ホイルDereeler: | 2 PC |
| ホイルのDecoilerの拡大の範囲: | Φ400 | Φ520mm |
| 最高。コイルの重量: | 1,500KG |
| モーター力: | 5.5KW X 2 |
| 風速: | 0 | 24のrpm |
| 溶接システム: | TIG |
| 絶縁材Dereeler: | 2 PC |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 - 9999.9 |

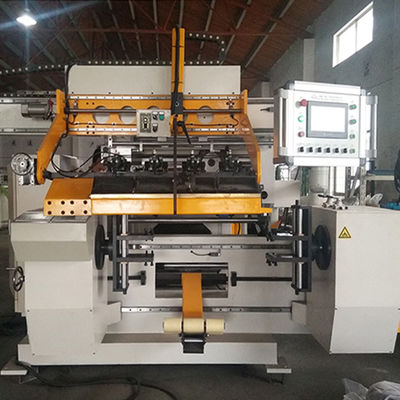

イチジク1:銅ホイルのウィンド マシーンBRJ800-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ800-2-2の背部眺め
