2つのサーボ モーター リアクター コイルを作る運転されたAvvolgitore di fogli Copperホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ600-2-2の記述
リアクター銅ホイルのウィンド マシーンBRJ600-2-2はリアクター ホイルのコイルおよび他の同じようなプロダクトを作るための専門装置である。銅ホイルのウィンド マシーンは最高の幅600mmの銅ホイルそしてアルミ ホイルを扱うことができる。ホイルを巻く同じトルクと2つのドライブ在庫をある作る銅ホイルのウィンド マシーンは2つのサーボ モーターを2つのチャックを運転するために与えられる。2つのチャックが鉄心を締め金で止めるのに使用され、銅ホイルまたはアルミ ホイルは中心で直接傷ついている。銅ホイルのウィンド マシーンは銅またはアルミ ホイルの1-2の層および絶縁材のペーパーの1-2の層を同時に扱うことができる。PLCの制御システムを使うと、傷つけられたコイルの質を保証する銅ホイルのウィンド マシーンは正確に制御することができる。
銅ホイルのウィンド マシーンBRJ600-2-2の速い細部
銅ホイルのウィンド マシーンBRJ600-2-2の技術的な変数
BRJ600-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 250 | 600mm |
| 最高。終了するコイルOD。: | Φ850mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 | 3.0 mm |
| CUホイルの厚さ: | 0.2 | 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KWx2 |
| 最高。風速: | 26rpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 空気 |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 範囲のカウント: | 0 - 9999.9 |

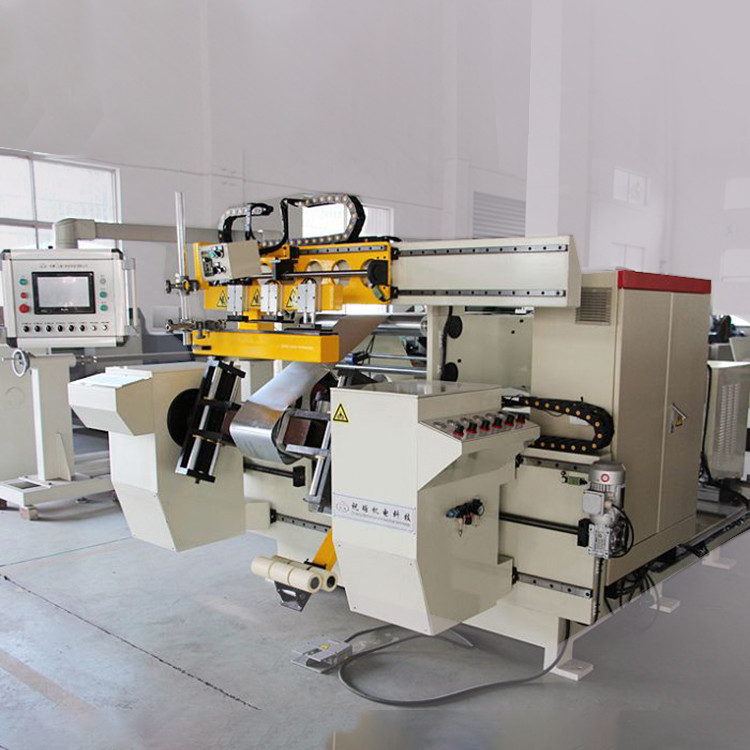

イチジク1:銅ホイルのウィンド マシーンBRJ600-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ600-2-2ホイルのdecoiler
