プログラム可能なPLC制御Folienwickelmaschineの変圧器の銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンXB-BRJ300の記述
自動銅ホイルのウィンド マシーンXB-BRJ300は1つのタイプの小さいホイルのコイルおよび他の同じようなプロダクトを巻くための特別な装置である。銅ホイルのウィンド マシーンが最高の幅300mmの銅かアルミニウム ストリップを巻くのに使用することができる。1つのホイルのdecoilerを使うとおよび1の絶縁材のペーパーdecoiler、銅ホイルのウィンド マシーンは銅かアルミ ホイルの1の層および絶縁材のペーパーの1の層扱うことができる。この種類の銅ホイルのウィンド マシーンは変数入力によってマシン ランを自動的に作るPLCの制御システムを与えられる。タッチ画面を通して銅ホイルのウィンド マシーンを作動させることは非常に容易である。
銅ホイルのウィンド マシーンXB-BRJ300の主要なコンポーネント
1. 本体
2. ホイルのdecoiler
3. ローラーを押すこと
4. 巻く単位
5. 絶縁材のdecoiler
6. 端の直線システム
7. 自動冷たい溶接の単位
8. 空気の単位
9. 電気制御システム
10. フィートのペダル
銅ホイルのウィンド マシーンXB-BRJ300の技術的な変数
銅ホイルのウィンド マシーンXB-BRJ300の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高ホイルの幅: | 300mm |
| 終了するコイルOD。: | Φ600mm |
| コイルの形: | 円形、楕円形および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | Φ500mm |
| 最高ホイル物質的なOD。: | Φ1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| 最高のコイルの重量: | 750kg |
| クリーニング ウニットの制御モード: | 空気 |
| 絶縁材のDecoiler数: | 1 PC |
| 絶縁材のペーパー コイルOD。: | Φ400mm |
| 絶縁材のペーパー コイルID: | Φ76mm |
| 絶縁材のDecoilerの幅 | 350mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる |
| 風速: | 0~35のRPM |
| 風力: | 5.5kw |
| プログラミングのタイプ: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 範囲のカウント: | 0 | 9999.9 |

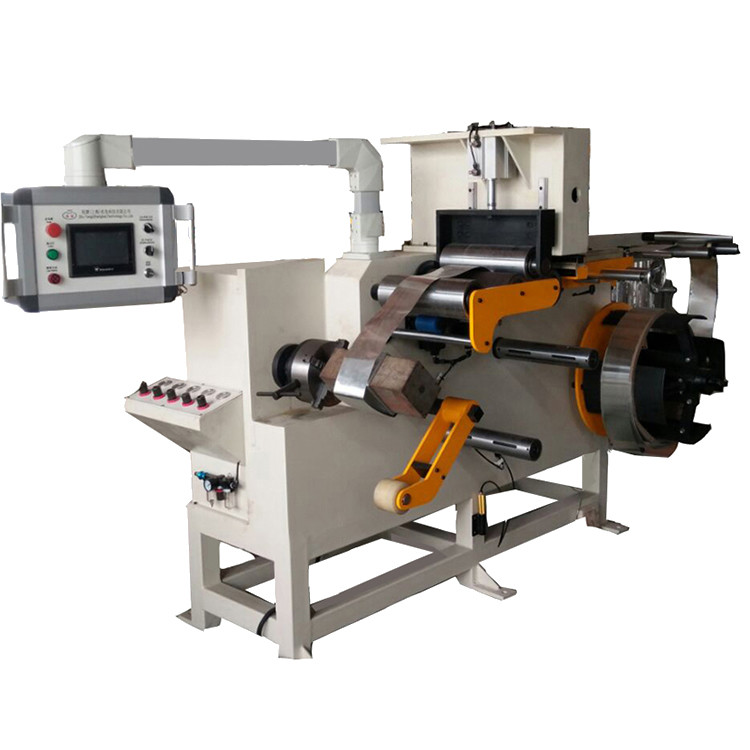

イチジク1:銅ホイルのウィンド マシーンXB-300の正面図
イチジク2:銅ホイルのウィンド マシーンXB-BRJ300の絶縁材のペーパーdereelers
イチジク
