冷たい溶接のMáquina de bobinado de láminasのde aluminio Reactorの銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ300-2-2の記述
自動銅ホイルのウィンド マシーンBRJ300-2-2は巻くリアクター ホイルのコイルおよび他の同じようなプロダクトのための熱心な装置である。この種類のホイルのウィンド マシーンは変数入力によってマシン ランを自動的に作ることができるPLCの制御システムを与えられる。ホイルのウィンド マシーンは遅い凝視、順調順調、高いオートメーション、完全な機能、等を特色にする。機械を作動させることは非常に容易である。
銅ホイルのウィンド マシーンBRJ300-2-2の速い細部
主要なコンポーネント:
1. 本体
2. ホイルのdecoiler
3. ローラーを押すこと
4. 巻く単位
5. 絶縁材のdecoiler
6. 端の直線システム
7. 自動冷たい溶接の単位
8. 空気の単位
9. 電気制御システム
銅ホイルのウィンド マシーンBRJ300-2-2の技術的な変数
リアクター銅ホイルのウィンド マシーンBRJ300-2-2の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高。ホイルの幅: | 300mm |
| 終了するコイルOD。: | Φ600mm |
| コイルの形: | 円、楕円形および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUは物質的な厚さを失敗させる: | 0.2 | 2.0mm |
| Alは物質的な厚さを失敗させる: | 0.3 | 3.0mm |
| 供給のコイルID: | Φ500mm |
| 最高の供給のコイルOD。: | Φ1000mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| 最高のコイルの重量: | 750kg |
| モードの調整: | 光電感知 |
| 溶接: | 冷たい溶接 |
| 絶縁材のペーパーDecoiler数: | 1セット |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 風速: | 0 | 35のRPM |
| Mtotor巻く力: | 5.5kw |
| 冷たい溶接型: | 6セット |
| 回転範囲のカウント: | 0 - 9999.9 |

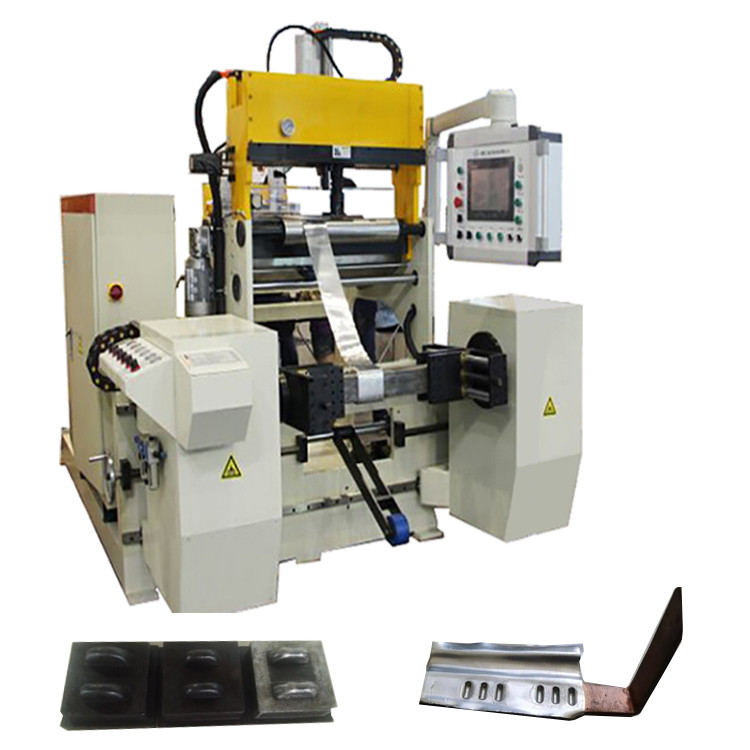

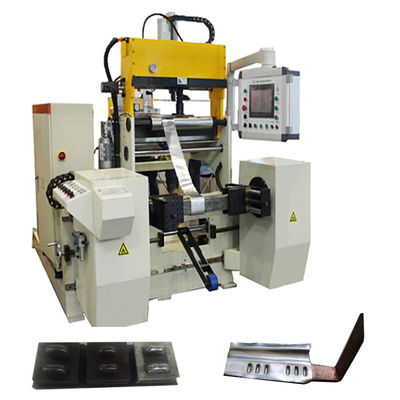

イチジク1:銅ホイルのウィンド マシーンBRJ300-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ300-2-2ホイルのdecoilers
