最高は2つのサーボ モーター運転されたリアクター銅ホイルのウィンド マシーンにトルクを与える
銅ホイルのウィンド マシーンBRJ800-2-2の記述
リアクター銅ホイルのウィンド マシーンBRJ800-2-2が主にリアクター ホイルのコイルおよび他の同じようなプロダクトを巻くのに使用されている。この種類の銅ホイルのウィンド マシーンは2つの端を運転するように2つのチャックにで両側を持っている同じトルクをし、同期的に巻くために2つのドライブ頭部を保障するように二重サーボ モーターを採用する中心締め金で止めるタイプ ホイルのウィンド マシーンである。銅ホイルのウィンド マシーンは銅またはアルミ ホイルのコンダクターの1-2の層そして絶縁材のペーパーの1-2の層を同時に扱うことができる。PLCの制御システムおよび1つのタッチ画面を使うと、銅ホイルのウィンド マシーンは容易に作動させることができる。
銅ホイルのウィンド マシーンBRJ800-2-2の速い細部
銅ホイルのウィンド マシーンBRJ800-2-2の技術的な変数
BRJ800-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 250-800mm |
| 最高。傷のコイルOD。: | 850mm |
| 傷のコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 24のrpm |
| 溶接システム: | TIG |
| 溶接の速度: | 0-0.8m/min |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる |
| 端の直線システム: | 光電感知 |
| 訂正の精密: | ±0.5mm |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 - 9999.9 |

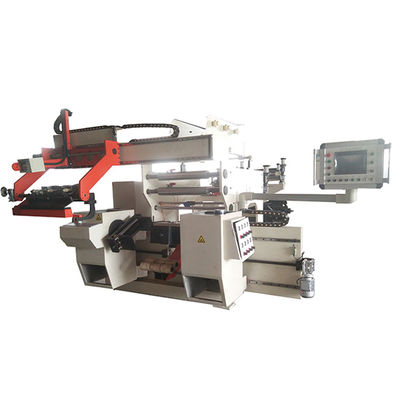

イチジク1:銅ホイルのウィンド マシーンBRJ800-2-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ800-2-2の背部眺め
