乾式の変圧器のコイルを作るウィンド マシーン2つの層の巻取り機の銅ホイルの
銅ホイルのウィンド マシーンBRJ800-2の記述
銅ホイルのウィンド マシーンBRJ800-2が主に投げられた樹脂の変圧器のためのコイルを作るために銅かアルミ ホイルの異なった指定を巻くのに使用されている。銅ホイルのウィンド マシーンはホイルの機械風に1-2の層をすることができる2ホイルのdecoilersを与えられる。ティグ溶接の単位は溶接ホイルおよび母線のための銅ホイルのウィンド マシーンで一緒に採用される。タッチ画面によって、銅ホイルのウィンド マシーンを作動させることは非常に容易である。銅ホイルのウィンド マシーンの制御システムはPLCに基づいている、機械に多くのオートメーション機能があらせる。
銅ホイルのウィンド マシーンBRJ800-2の速い細部
銅ホイルのウィンド マシーンBRJ800-2の技術的な変数
銅ホイルのウィンド マシーンBRJ800-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 200 | 800mm |
| 最高。OD.傷つけられたコイルの: | 800mm |
| 傷のコイルの形: | 楕円形、円および長方形、等。 |
| コンダクター ホイル物質的なOD。: | 1,000mm |
| コンダクター ホイル物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 巻く心棒のサイズ: | 80×80×1150 mm |
| 溶接モード: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材の幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 終り盛り土のストリップの送り装置: | 6 PC |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 - 9999.9 |

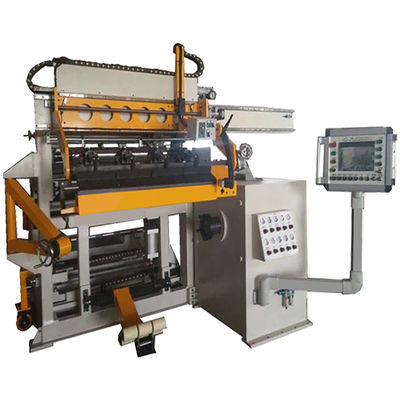

イチジク1:銅ホイルのウィンド マシーンの側面図
イチジク2:銅ホイルのウィンド マシーンの背部眺め
