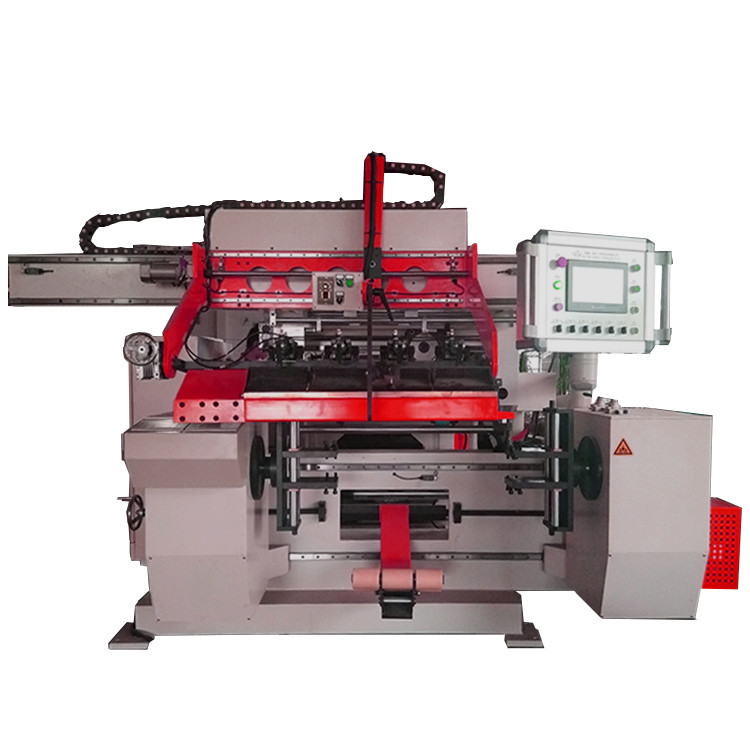

プログラム可能な2つのモーターによって運転される自動銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ800-2-2の記述
銅ホイルのウィンド マシーンBRJ800-2-2は風リアクター ホイルのコイルおよび他の同じようなプロダクトのための専門装置である。この種類の中心締め金で止めるタイプ銅ホイルのウィンド マシーンは2つの端に同じトルクがある保証し、ドライブは同期的に巻くために先頭に立つことを保障することを巻く単位を運転するために二重モーターを採用する。銅ホイルのウィンド マシーンは銅またはアルミ ホイルの1-2の層および絶縁材のペーパーの1-2の層を同時に扱うことができる。ティグ溶接の単位を使うと、銅ホイルのウィンド マシーンはホイルおよび母線を一緒に溶接できる。
銅ホイルのウィンド マシーンBRJ800-2-2の技術的な変数
ホイルのウィンド マシーンBRJ800-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 250-800mm |
| 最高。終了するコイルOD。: | 850mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの直径: | 460-520mm |
| Decoiler容量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 風速: | 0 - 24のrpm |
| 溶接システム: | TIGの単位 |
| 溶接の速度: | 0-0.8m/min |
| 絶縁材Decoiler: | 2 PC |
| 絶縁材のDecoilerの幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる |
| 端の直線システム: | 光電感知 |
| 訂正の精密: | ±0.5mm |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 - 9999.9 |
