冷たい溶接リアクターを作るための銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ600-2-2の記述

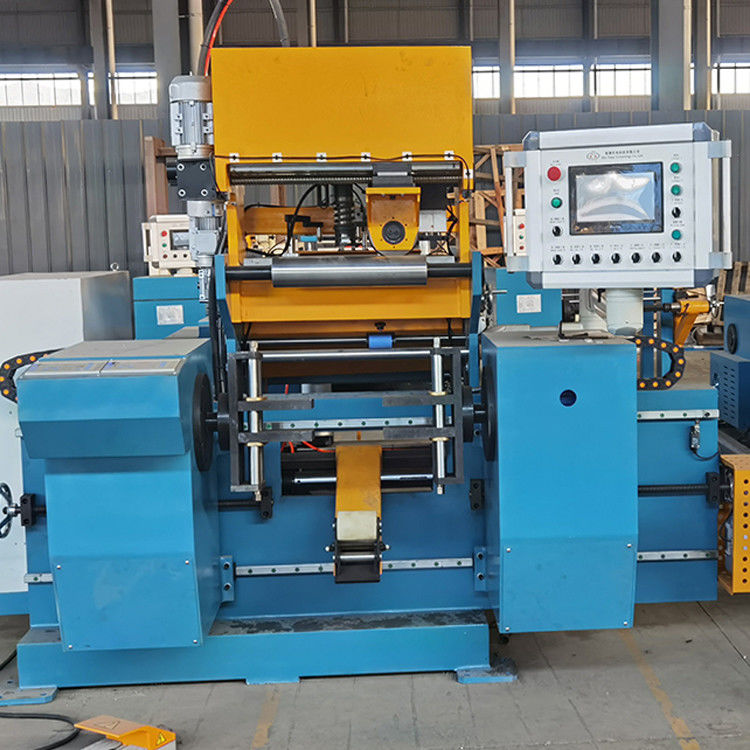

冷たい溶接ホイルのウィンド マシーンBRJ600-2-2はリアクター コイルおよび他の同じようなプロダクトを作る巻く銅またはアルミ ホイルのため主にである。銅ホイルのウィンド マシーンは最高の幅600mmの銅またはアルミ ホイルの1-2の層を扱うことができる。銅ホイルのウィンド マシーンは2つのサーボ モーターを2つのチャックを運転するために与えられる。2つのチャックによって、鉄心はけいれんを起こされ、ホイルは中心で直接傷つけることができる。銅ホイルのウィンド マシーンは溶接の母線およびホイルのための冷たい溶接の単位と一緒にある。
銅ホイルのウィンド マシーンBRJ600-2-2の速い細部
銅ホイルのウィンド マシーンBRJ600-2-2の技術的な変数
銅ホイルのウィンド マシーンBRJ600-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 最高。ホイルの幅: | 600mm |
| 最高。終了するコイルOD。: | 850mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクターのストリップ材料: | 銅かアルミニウム |
| Alのストリップの厚さ: | 0.3 - 3.0 mm |
| CUのストリップの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 650mm |
| ホイルのDecoilerの拡大の範囲: | 420 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 26のrpm |
| 溶接システム: | 冷たい溶接 |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 空気開けなさい/近い行為 |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLCに基づく |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 - 9999.9 |
