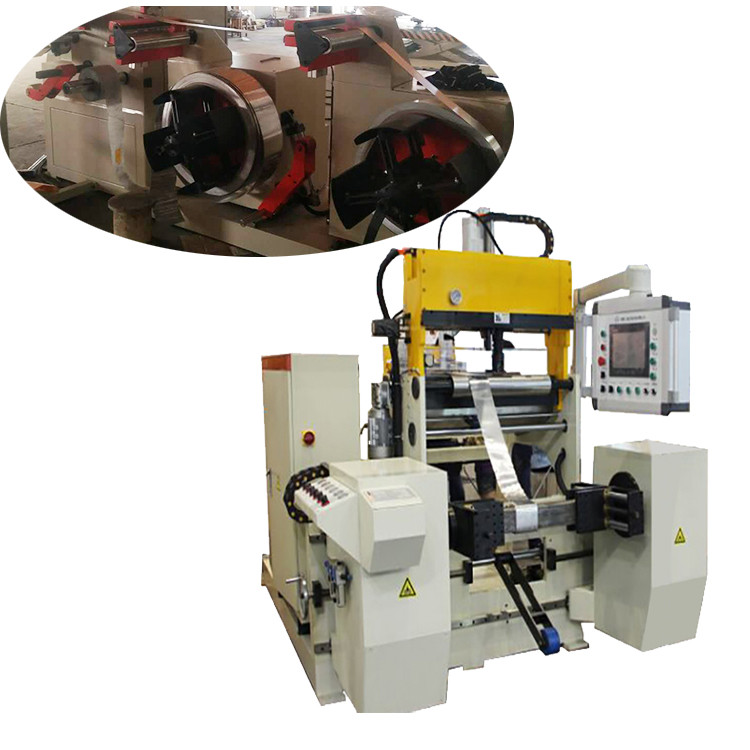

自動冷たい圧接のアルミニウムおよび銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンBRJ300-2-2の記述
銅ホイルのウィンド マシーンBRJ300-2-2がホイルの1-2の層および絶縁材のペーパーの1-2の層を巻くのに使用することができる。ホイルは銅かアルミ ホイルである場合もある。この種類の銅ホイルのウィンド マシーンは機械を締め金で止める中心である。ホイルは鉄心で直接傷つけることができる。2つのサーボ モーターはそれらを作るために2つのチャックを運転するように持っている同じトルクを採用される。冷たい圧接の単位を使うと、ホイルのウィンド マシーンは別のコンダクターを一緒に溶接できるすなわち、機械は母線またはAlのホイルおよびCUの母線CUホイルおよびCUの母線またはAlホイルおよびAlの母線、またCUのホイルおよびAlの一緒にだけでなく、溶接できる。ホイルのdecoilersは内部の直径500mmおよび外の直径1000mmが付いているコンダクター材料を置くために適している。機械は容易な操作を等特色にする。
銅ホイルのウィンド マシーンBRJ300-2-2の主要なコンポーネント
1. 本体
2. decoilersを失敗させなさい、
3. ホイルの送り装置
4. ローラーを押すこと
5. 主要な巻く単位
6. PLCは制御システムを基づかせていた
7. 空気システム
8. ホイルの異なった指定のための型の6部分が付いている冷たい溶接の単位、
銅ホイルのウィンド マシーンBRJ300-2-2の技術的な変数
BRJ300-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 100 | 300mm |
| 終了するコイルの形: | 楕円形、円および長方形等。 |
| コンダクター材料: | 銅かアルミ ホイル |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 350のmm |
| ホイルのDecoilerの拡大の範囲: | 400~520mm |
| 最高のコイルの重量: | 750のKG |
| 張力モード: | 空気 |
| 速度モードの調節: | 調節可能なStepless |
| 回転速度: | 0 | 35のrpm |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 350mm |
| 絶縁材のDecoilerシャフト: | 拡張できる |
| 制御システム: | PLC |
| タッチ画面: | 10inch （254mm） |
| 範囲のカウント: | 0 - 9999.9 |
