アルミニウム工場製造者および変圧器を作る銅ホイルのウィンド マシーン
ホイルのウィンド マシーンBRJ300-2の記述
銅ホイルのウィンド マシーンBRJ300-2は巻く変圧器ホイルおよび他の同じようなプロダクトのためである。ホイルのウィンド マシーンは銅かアルミ ホイルの1-2の層および絶縁材のペーパーの1-2の層扱うことができる。冷たい溶接の単位を使うと、機械は銅の母線そしてアルミ ホイル、等を一緒に溶接する異なった材料を一緒に、例えば溶接できる。制御システムはコイルの異なった指定を巻くためにプログラム可能な機能の機械を作るPLCに基づいている。
銅ホイルのウィンド マシーンBRJ300-2の主要なコンポーネント
1. 主要な鋼鉄溶接されたフレーム
2. 2ホイルのdecoilers
3. 2つのホイルの送り装置
4. ローラーを押すこと
5. 巻く単位
6. PLCは制御システムを基づかせていた
7. 空気システム
技術的な変数
銅ホイルのウィンド マシーンBRJ300-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 100 - 300mm |
| 終了するコイルの形: | 楕円形、円および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 350のmm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 最高のコイルの重量: | 750のKG |
| ローラーを押すこと: | 2セット |
| 張力モード: | 空気 |
| 速度モードの調節: | 調節可能なStepless |
| 回転速度: | 0 - 35のrpm |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 350mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| プログラミングのタイプ: | PLC |
| タッチ画面: | 10inch （254mm） |
| 範囲のカウント: | 0 - 9999.9 |

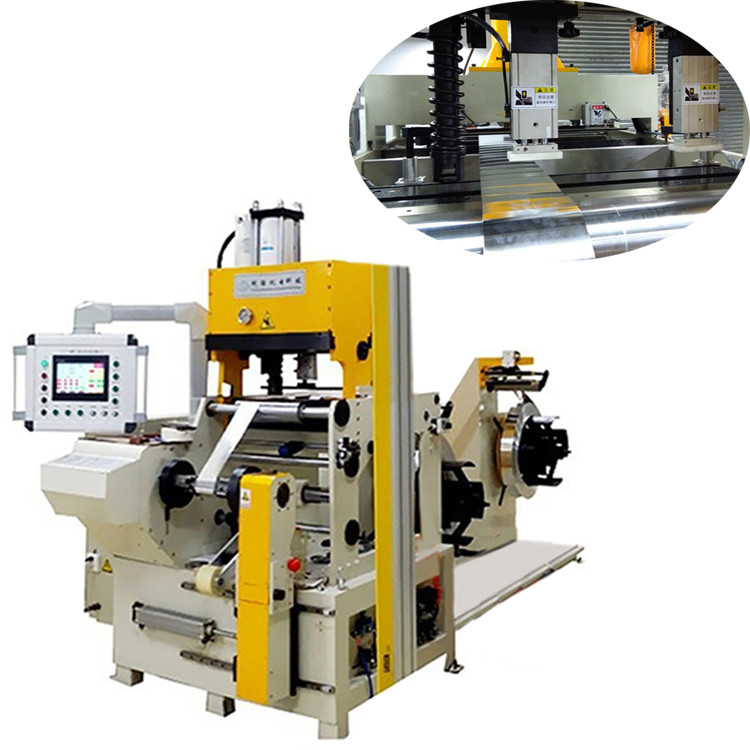

イチジク1:銅ホイルのウィンド マシーンBRJ300-2の正面図
イチジク2:銅ホイルのウィンド マシーンBRJ300-2の冷たい圧接の単位
