2つのチャックのティグ溶接 リアクター銅ホイルのウィンド マシーンを運転する2つのサーボ モーター

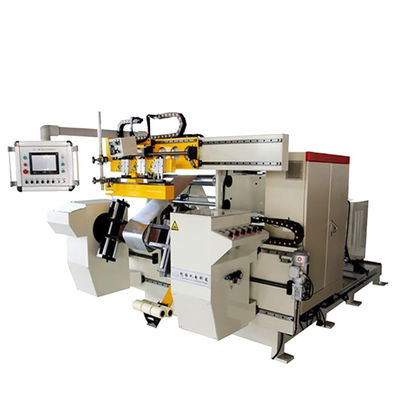

銅ホイルのウィンド マシーンBRJ600-2-2の記述
リアクター銅ホイルのウィンド マシーンBRJ600-2-2が主にリアクター ホイルのコイルおよび他の同じようなプロダクトを巻くのに使用されている。銅ホイルのウィンド マシーンは最高の幅600mmの銅またはアルミ ホイルを扱うことができる。銅ホイルのウィンド マシーンは2つのサーボ モーターを2つのチャックを運転するために与えられる。2つのチャックが鉄心を締め金で止めるのに使用され、銅ホイルまたはアルミ ホイルは中心で直接傷ついている。銅ホイルのウィンド マシーンは絶縁材のペーパーの銅またはアルミニウム ストリップそして1-2の層の1-2の層を同時に扱うことができる。PLCの制御システムを使うと、傷つけられたコイルの質を保証する銅ホイルのウィンド マシーンは正確に制御することができる。
銅ホイルのウィンド マシーンの速い細部:
銅ホイルのウィンド マシーンBRJ600-2-2の技術的な変数
BRJ600-2-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| ホイルの幅: | 250-600mm |
| 最高。終了するコイルOD。: | 850mm |
| 終了するコイルの形: | 円形、長方形、楕円形、等。 |
| コンダクターのストリップ材料: | 銅かアルミニウム |
| Alのストリップの厚さ: | 0.3 - 3.0 mm |
| CUのストリップの厚さ: | 0.2 - 2.0 mm |

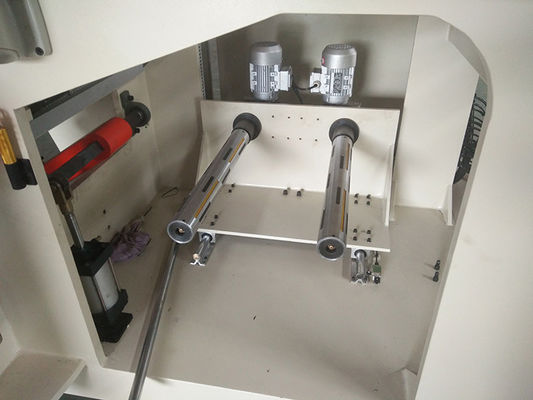

| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 650mm |
| ホイルのDecoilerの拡大の範囲: | 420 | 520mm |
| 最高。コイルの重量: | 1,000KG |
| モーター力: | 5.5KW*2 |
| 最高。風速: | 26のrpm |
| 溶接システム: | TIG |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材のDecoilerの幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 空気開けなさい/近い行為 |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | タッチ画面10インチ（254mm）の |
| 回転範囲のカウント: | 0 - 9999.9 |
