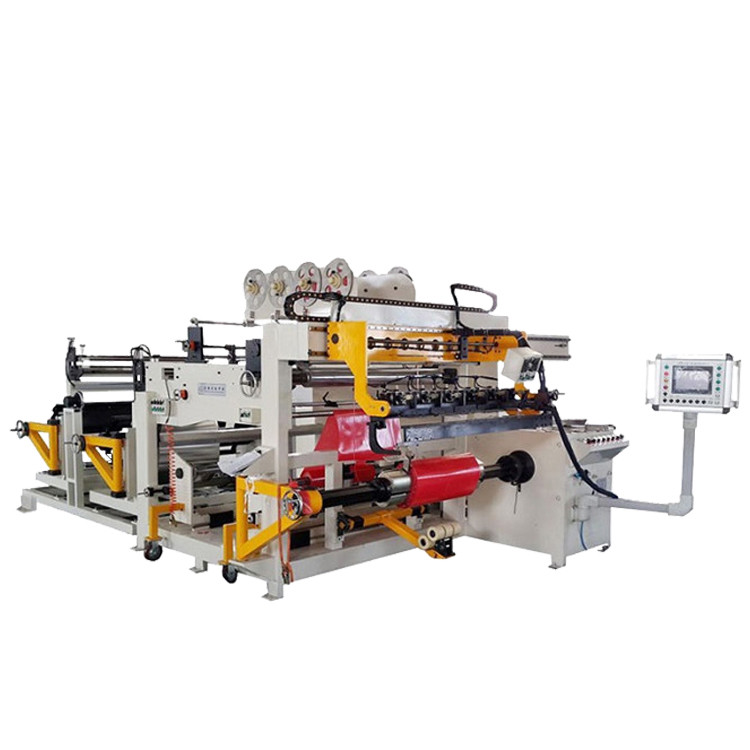

銅ホイルのウィンド マシーンBRJ1400-2の記述

鋳造物の樹脂の変圧器の銅ホイルのウィンド マシーンBRJ1400-2は鋳造物の樹脂の変圧器および他の同じようなプロダクトの巻くコイルのための1専門装置である。この種類の銅ホイルのウィンド マシーンは300mmから1400mmの幅の銅かアルミニウム ストリップの1-2の層を扱うことができる。銅ホイルのウィンド マシーンはまた層の絶縁材のペーパーの1-2の層を扱うことができる。自動ティグ溶接の単位が母線が付いているコンダクター ホイルを一緒に溶接するのに使用されている。さらに、銅ホイルのウィンド マシーンはホイルのdecoilerの拡大の範囲のような、カスタマイズすることができる。通常、内部の直径500mmが付いているコンダクター ホイルのために適しているホイルのdecoilerの拡大の範囲は420から520mmからである。decoilerはあなたの必要性に従って製造することができる。

銅ホイルのウィンド マシーンの主要なコンポーネント

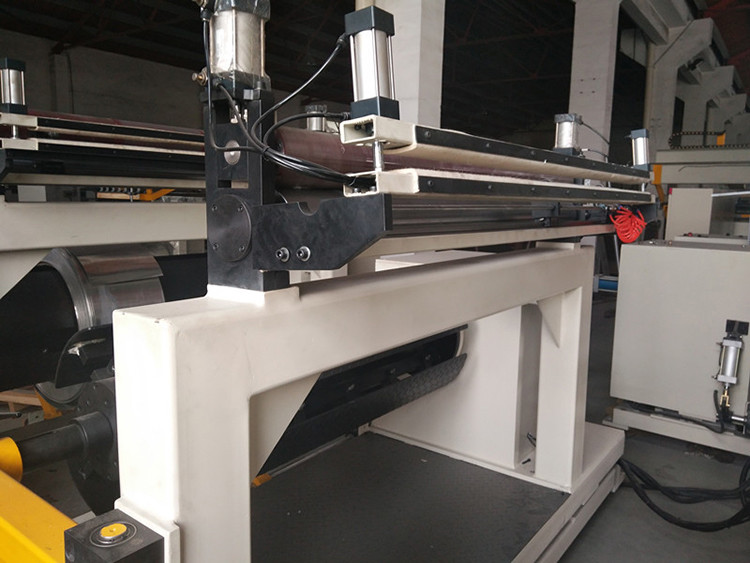

1. 本体、鉄によっては溶接されるフレーム非常に強く、安定している

2. 巻上げの単位、高いトルクを提供していて22kwモーターが

3. decoiler、内部の直径500mmが付いているコンダクター ホイルのために適した2つのホイルのdecoilerを失敗させなさい

4. 絶縁材のdecoiler、ID 76mm OD 400mmを用いる絶縁材パエルを置くための2絶縁材のdecoiler

5. 終り満ちるストリップの送り装置、端の絶縁材の注入口のための8ホールダー

6. クリーニング システム、2セット

7. 切断システム、1セット

8. ホイルの刻み目を取り除くシステム、2セット。

銅ホイルのウィンド マシーンの技術的な変数

銅ホイルのウィンド マシーンBRJ1400-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
