| 名前: | 銅ホイルのウィンド マシーン | 使用法: | 巻く変圧器のコイル |
|---|---|---|---|
| CUホイルの厚さ: | 0.2 - 2.0mm | Alホイルの厚さ: | 0.3 - 3.0mm |
| 溶接: | TIG | 溶接の速度: | 0.8m/min |
| 刻み目を取り除くこと: | 空気 | クリーニング: | 空気 |
| ハイライト: | 変圧器のプログラム可能なウィンド マシーン,2.0mmの変圧器の巻取り機機械,銅ホイルのプログラム可能なウィンド マシーン |
||

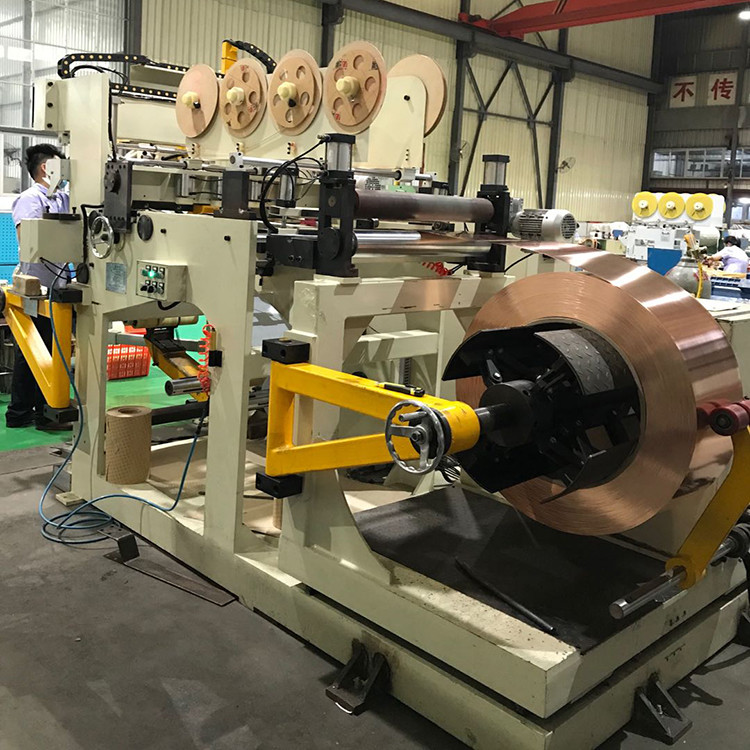

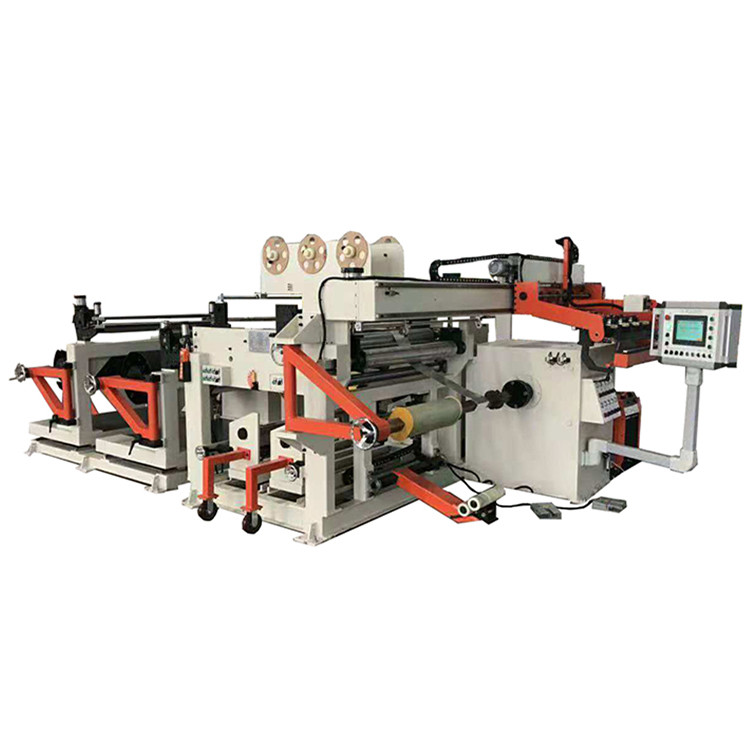

プログラム可能な乾燥した変圧器の倍層銅ホイルのウィンド マシーン
銅ホイルのウィンド マシーンの導入
プログラム可能な乾燥した変圧器の二重層銅ホイルのウィンド マシーンBRJ800-2は乾式の変圧器および他の同じようなプロダクトのためのホイルのコイルを巻く特別な装置である。銅ホイルのウィンド マシーンは絶縁材のペーパーの銅またはアルミ ホイルのストリップそして1-2の層の1-2の層を扱うことができる。ホイルおよび母線はTIGプロセスと溶接される。刻み目を取り除くことは空気によって運転される。クリーニング システムはまた空気によって運転される。シャフトは銅ホイル材料を置くために拡大し、得ることのどれである場合もある。そこに後方を避けるためにホイルを押すようにローラーを押している。
銅ホイルのウィンド マシーンの速い細部
銅ホイルのウィンド マシーンの主要なコンポーネント
1) 主要な鉄フレーム
2) 自動巻く単位
3) コンダクターのdecoilerを失敗させなさい
4) 絶縁材のペーパーdecoiler
5) 終り盛り土のストリップのホールダー
6) クリーニング装置
7) 単位の切断
8) ホイルの刻み目を取り除くシステム
9) 端の直線システム
10) 自動溶接の単位
11) 電子制御システム
12) 空気システム
ホイルのウィンド マシーンの技術的な変数
銅ホイルのウィンド マシーンBRJ800-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 最高終了するコイルOD。 | 1,000mm |
| 終了するコイルの形: | 楕円形、円および長方形、等。 |
| コンダクター ホイル物質的なOD。: | 1,000mm |
| コンダクター ホイル物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| ホイルのDecoilerの拡大の範囲: | 420-520mm |
| 巻く心棒のサイズ: | 80×80×1150 mm |
| 溶接工: | TIG |
| 溶接の速度: | 0.8 m/min |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材OD。最高: | 400mm |
| 絶縁材ID: | 76mm |
| 最高。絶縁材の幅: | 850mm |
| 絶縁材のDecoilerシャフト: | 拡張できる |
| 終り盛り土のストリップの送り装置: | 6 PC |
| 端の直線システム: | 光電感知 |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
