鋳造物の樹脂の変圧器の銅ホイルのウィンド マシーン600mmの幅のストリップの巻取り機
銅ホイルのウィンド マシーンの記述
鋳造物の樹脂の変圧器の銅ホイルのウィンド マシーン600mmの幅のストリップの巻取り機BRJ600が最高の幅600mmの変圧器の銅ホイルのコイルを巻くのに使用されている。一種の銅ホイルのウィンド マシーンは銅ホイルまたはアルミ ホイルの1つの層および絶縁材のペーパーの1-2の層を巻くことができる。銅ホイルのウィンド マシーンは母線が付いている銅ホイルを一緒に巻くのに使用することができるクーラーある、およびティグ溶接の機械と。PLCに基づいて制御システムが銅ホイルのウィンド マシーンは高いオートメーションによってあり、容易に作動する。
銅ホイルのウィンド マシーンの速い細部
銅ホイルのウィンド マシーンの技術的な変数
銅ホイルのウィンド マシーンBRJ600の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 最高。OD.終了するコイルの: | 800mm |
| 終了するコイルの形: | 楕円形、円および長方形、等。 |
| コンダクター ホイル物質的なOD。: | 1,000mm |
| コンダクター ホイル物質的なID: | 500mm |
| ホイルDecoilerの数: | 1 PC |
| ホイルDecoilerの長さ: | 650mm |
| ホイルのDecoilerシャフト: | 調節可能なDia.の範囲400-520mm |
| 巻く心棒のサイズ: | 80×80×950 mm |
| 溶接モード: | TIG |
| 溶接の速度: | 0.8 m/min |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材OD。: | ≤400mm |
| 絶縁材ID: | 76mm |
| 最高。絶縁材の幅: | 650mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 終り盛り土のストリップの送り装置: | 6 PC |
| 端の直線システム: | 光電感知の自動調整の偏差 |
| 改正の精密: | ±0.5mm |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面の産業PC/アクセスのコントローラー |
| 数えて回転は及ぶ: | 0 - 9999.9 |

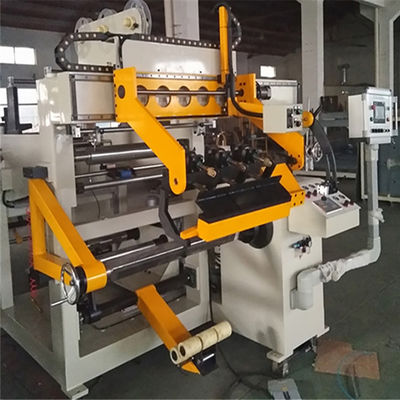

イチジク1:銅ホイルのウィンド マシーンBRJ600の正面図

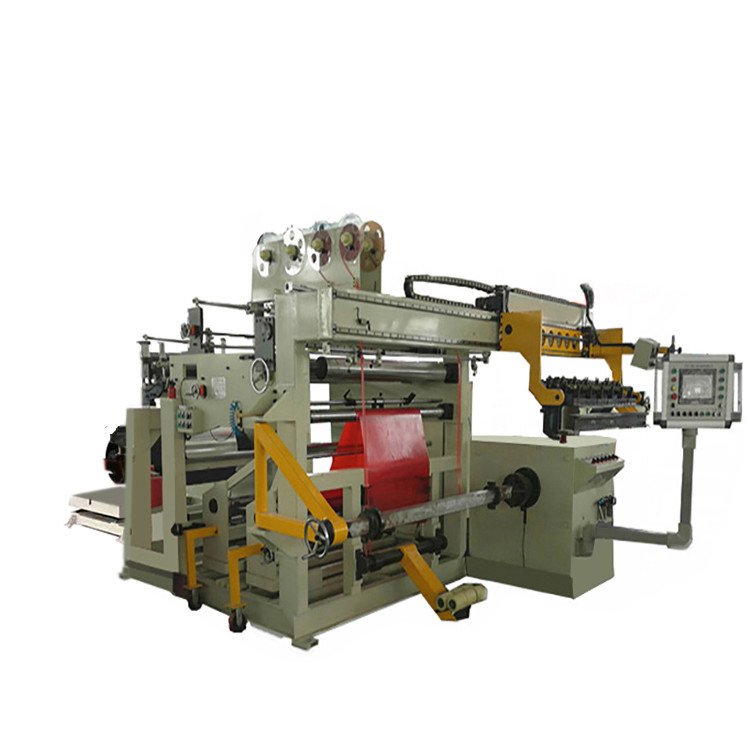

イチジク2:銅ホイルのウィンド マシーンBRJ600の背部眺め
