工場直送自動変圧器コイル巻線機
変圧器コイル巻線機 ZPX500 の説明
ZPX400 変圧器コイル巻線機は、銅線およびアルミニウム線コイル製造用の専用産業用巻線機です。コイル巻線機のサーボ駆動ワイヤーガイドは、高精度なトラバース移動を提供し、きれいに巻くことを保証します。変圧器および類似の電磁部品製造用に設計されたこの種のコイル巻線機は、丸線と平線の両方の巻線をサポートします。PLC と HMI タッチスクリーンインターフェースで制御されるこのコイル巻線機は、直感的な操作を提供します。このコイル巻線機は、最大巻線幅 500mm、内蔵の空圧システム、およびフットペダル制御を備えており、変圧器ワークショップでの安定した再現可能なコイル製造に最適です。
変圧器コイル巻線機 ZPX500 のクイック詳細
変圧器コイル巻線機 ZPX500 の技術パラメータ
変圧器コイル巻線機 ZPX500 の一般的な標準仕様を以下に示します。また、ご要望に応じて変圧器コイル巻線機を製造することも可能です。
| センターハイト: | 900mm |
| テールストック: | 三角サポート |
| 巻線モーター出力: | 4kw |
| 巻線速度: | 0 ~ 200rpm |
| 速度調整: | 無段階 |
| 制御システム: | PLC |
| 平線最大: | 2.0x8.0mm |
| 丸線径: | Φ0.3 ~ Φ4.0mm |
| 最大巻線幅: | 400mm |
| 最大回転径: | 500mm |
| 最小スプレッドピッチ: | 0.01mm |
| 基本機能: | 5桁カウント |
| カウントターン範囲: | 0 ~ 9999.9 |

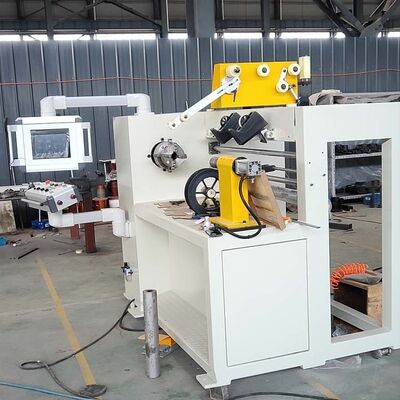

図 1: 変圧器コイル巻線機 ZPX400 の正面図
図 2: 変圧器コイル巻線機 ZPX400 の 4 爪チャック
