頑丈な5.5kwモーター運転ワイヤー巻取り機の電源変圧器のコイル巻線機械

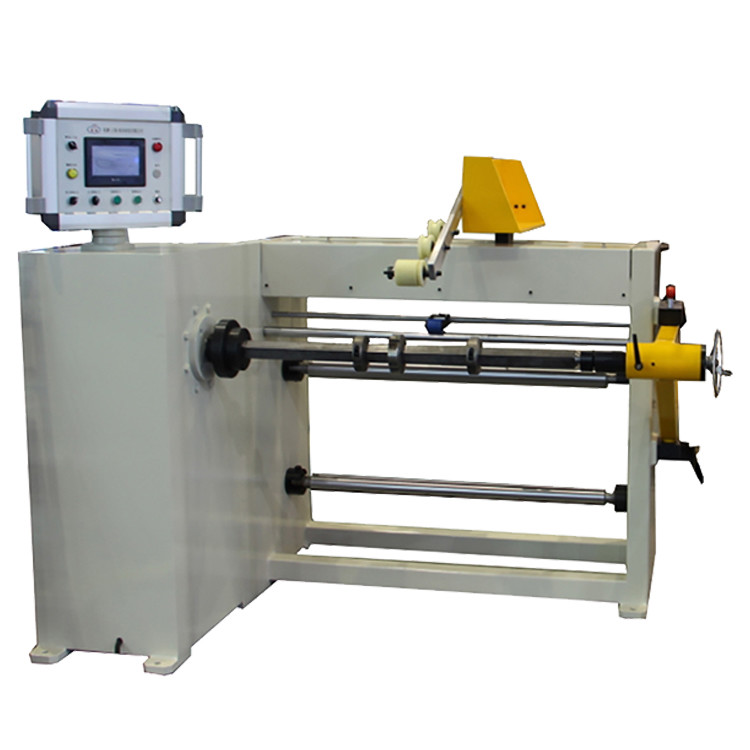

変圧器のコイル巻線機械ZPX1000の記述
自動変圧器のコイル巻線機械ZPX1000は、自動ワイヤー置くおよび張力技術を採用して、コイルの異なった形を巻くために特に適している。コイルは変圧器および他の同じようなプロダクトで使用することができる。変圧器のコイル巻線機械は主要な巻くモーター、単位、層の絶縁材の単位、張力調節可能な給料支払いの単位、空気システムを置く自動ワイヤーを与えられるPLCは制御システムおよびサーボ モーター、等基づかせていた。変圧器のコイル巻線機械特徴の遅い開始、順調順調の、高いオートメーション、完全な機能および強い原動力、等。
変圧器のコイル巻線機械の主要なコンポーネント
1. 本体
2. 巻く単位

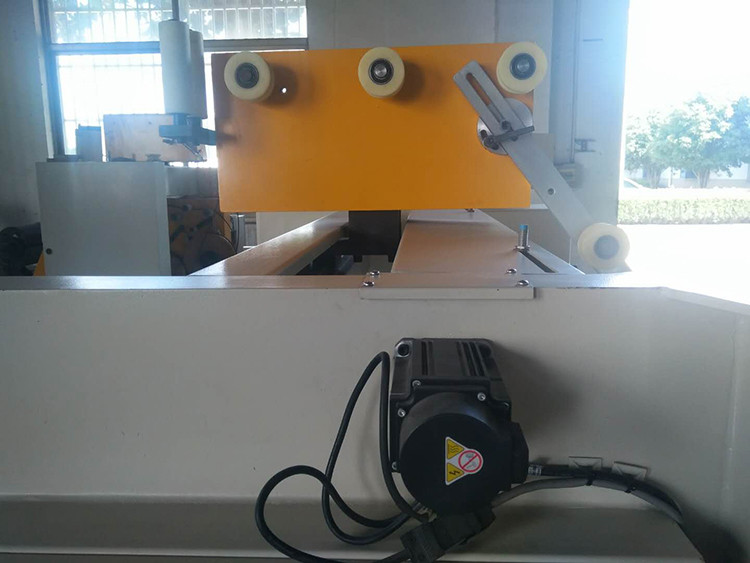

3. 単位を置く自動ワイヤー
4. 絶縁材のdecoiler
5. 電子制御システム
6. 空気システム
変圧器のコイル巻線機械の技術的な変数
変圧器のコイル巻線機械ZPX1000の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 中心の高さ: | 900mm |
| シャフトの長さ: | 1300mm |
| 最高。巻く幅: | 1000mm |
| 風力: | 5.5Kw |
| 風速: | 0-160のrpm |
| 速度の規則: | stepless速度の規則 |
| 最高。平らなワイヤー サイズ: | 5X12mm |
| 円形ワイヤー直径: | 0.3-5.0mm |
| 最高。終了するコイルOD。: | 800mm |
| 最高。積載量: | 700kg |
| 機能を置く自動ワイヤー: | 最少広げられたピッチ0.01mm |
| モードのカウント: | 5ディジットのカウント |
| 最高。回転事前調整の数: | 9999.9 |
| 回転範囲のカウント: | 0 - 9999.9 |
