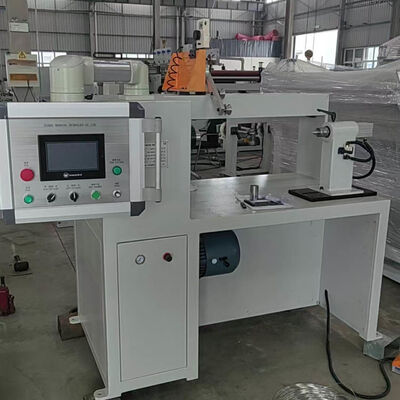

自動トランスフォーマーコイルワイリングマシン 銅 アルミワイヤーワイラー サーボワイヤガイド

1セット
MOQ
交渉可能
価格
自動トランスフォーマーコイルワイリングマシン 銅 アルミワイヤーワイラー サーボワイヤガイド
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
マシン名: トランスコイル巻線機
使用法: 巻線コイル
導体材質: 銅かアルミニウム ワイヤー
ワイヤーの種類: フラットまたは丸いワイヤー
ワイヤー ガイド: 1台のパソコン
サーボモーター: 0.75kw
ワイディングモーターパワー: 2.2KW
曲がりくねった速度: 200rpm
基本情報
起源の場所: 中国
ブランド名: STT/Zhutang
証明: CE
モデル番号: ZPX400
お支払配送条件
パッケージの詳細: 耐航性のある梱包
受渡し時間: 35日
支払条件: T/T
供給の能力: 年間100セット
製品の説明
ZPX400 自動変圧器コイル巻線機 | サーボワイヤーガイド付き銅・アルミ線巻線機

メタディスクリプション

ZPX400 自動変圧器コイル巻線機は、750W サーボワイヤーガイド、200rpm 高速、PLC & HMI 制御を備えています。変圧器製造用のフラットおよび丸型銅/アルミ線巻線に適しています。

概要

ZPX400 自動変圧器コイル巻線機は、プロの変圧器製造用に設計された高精度な産業用ワイヤー巻線装置です。汎用性と一貫性を追求して製造されたこの自動銅線巻線機は、丸型およびフラット型の銅線およびアルミ線巻線の両方をサポートし、電力、配電、電子変圧器の幅広い変圧器コイル製造要件に対応します。精密な750W サーボ駆動ワイヤーガイドシステムを搭載したこのコイル巻線機は、高速動作中に正確で安定したワイヤー配置を実現し、ワイヤーの重なりや無秩序な巻線を効果的に回避します。最大トラバースストローク 400mm のこのコイル巻線機は、最大巻線高さ 400mm のコイルに対応します。先進的な PLC 制御と直感的な HMI タッチスクリーン操作を採用し、無段階速度調整、正確な巻数カウント、ワンクリックパラメータ設定を実現し、操作の難易度を大幅に下げ、生産の一貫性を向上させます。対応する空圧システムとフットペダル制御により、柔軟で省力化、安全な長期産業運用を保証します。

主な特徴と技術的利点

  • デュアルワイヤー互換性：フラットワイヤーと丸ワイヤーの巻線に完全に適用可能で、銅とアルミニウムの両方の材料をサポートし、多様な変圧器生産ニーズに対応します。
  • 精密サーボワイヤーガイド：750W サーボモーターがワイヤーガイドを駆動し、安定した横方向移動を実現します。最小スプレッドピッチは 0.01mm に達し、ワイヤーのずれのない、きれいで均一なコイル配置を保証します。
  • 高速・安定動作：2.2KW メイン巻線モーターは、最大 200rpm の調整可能な速度をサポートします。無段階速度調整により、異なるワイヤー仕様に合わせて柔軟な速度調整が可能です。
  • インテリジェント PLC + HMI 制御：5桁の精密カウント機能を備えたデジタル制御システムにより、正確な巻数と安定した製品収量を保証します。タッチスクリーンパネルにより、シンプルで効率的なパラメータ調整が可能です。
  • 人間工学的で安全な設計：空圧補助システムとフットペダルスイッチを備え、ハンズフリー操作を実現し、大量生産における作業効率と操作安全性を向上させます。
  • 産業用耐久構造：三角テールストックサポートが全体的な安定性を向上させます。合理的なセンターハイト設計は、さまざまなコイル治具や生産環境に適応します。

製品詳細

  • メインモーター出力：2.2kw (安定した高トルク巻線用)
  • 最大作業速度：200rpm (高効率巻線用)
  • コア制御システム：PLC インテリジェント制御 + HMI タッチスクリーン
  • 処理対象：フラットワイヤー & 丸ワイヤー (銅 / アルミニウム)
  • 補助システム：空圧アシストシステム + フットペダル制御
  • 精密機能：正確な 5 桁巻数カウント

完全な技術パラメータ

以下は ZPX400 自動変圧器コイル巻線機の標準仕様です。すべての技術パラメータは、顧客の実際の生産およびコイル処理要件に合わせてカスタマイズできます。
仕様項目
技術データ
機械センターハイト
900mm
テールストック構造
三角サポーター (安定した耐荷重)
巻線モーター出力
2.2kw
作業速度範囲
0 ~ 200 rpm
速度調整モード
無段階速度調整
制御システム
PLC + HMI タッチスクリーン
最大フラットワイヤー仕様
2.0mm × 8.0mm
丸ワイヤー直径範囲
Φ0.3mm ~ Φ4.0mm
最大巻線高さ
400mm
最大回転直径
500mm
最小スプレッドピッチ
0.01mm (高精度ワイヤー配置)
カウント機能
5 桁精密カウント
カウントターン範囲
0 ~ 9999.9 回転
ワイヤーガイドモーター出力
750W サーボモーター
ワイヤーガイド横方向長
400mm

適用範囲

ZPX400 自動コイル巻線機は、電力変圧器、配電変圧器、電子変圧器、インダクタンスコイルなど、さまざまな変圧器コイルの巻線に広く使用されています。フラットおよび丸型銅/アルミニウム線のバッチ精密巻線に適しており、変圧器製造企業にとって信頼性の高いコア処理装置として機能します。

よくある質問

Q: この巻線機で処理できるワイヤーの種類は何ですか？ A: 銅およびアルミニウムの丸型およびフラットワイヤーの両方をサポートし、丸ワイヤー直径 0.3-4.0mm および最大フラットワイヤーサイズ 2.0×8.0mm に対応します。
Q: 巻線速度は調整可能ですか？ A: はい、0-200rpm の調整可能な範囲で無段階速度調整を採用しており、異なるワイヤー厚さと巻線プロセス要件に対応します。
Q: 機械はきれいにワイヤー配置を保証できますか？ A: 最小ピッチ 0.01mm の 750W サーボワイヤーガイドシステムを搭載し、超精密なワイヤーレイアウトと均一なコイル巻線を実現します。

コアキーワード

自動変圧器コイル巻線機、銅線巻線機、アルミ線巻線機、ワイヤーガイド付き変圧器コイル巻線機、PLC 制御コイル巻線機
