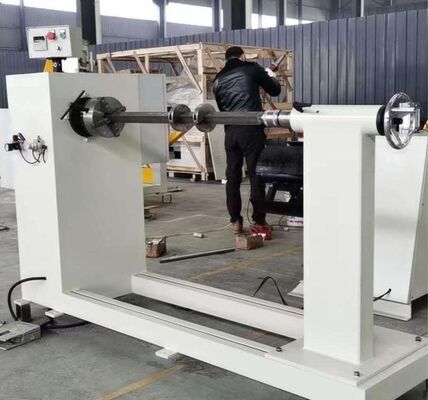

半自動変圧器コイル巻線機 GDY-2T は、銅線またはアルミニウム線を高精度かつ効率的に巻くことにより、高品質の HV および LV 変圧器コイルを製造するために設計されています。この種のコイル巻線機は、さまざまな種類の電力変圧器コイル、配電変圧器コイル、およびその他の電気巻線製品を製造するために変圧器工場で広く使用されています。デジタルターンカウンターとプリセット巻線機能を搭載し、安定した動作、正確な巻線回数、簡単操作を実現した変圧器コイル巻線機です。停電時も計数データを自動保存するため、生産の継続と操作ミスの軽減が可能です。最大巻線容量 2000kg と最大 200rpm まで調整可能な巻線速度を備えた巻線機 GDY-2T は、信頼性の高い性能とコスト効率の高いコイル生産を必要とする中小規模の変圧器メーカーにとって理想的なソリューションです。
この機械は、異なる仕様の銅線とアルミニウム線のコイルを巻くのに適しています。デジタルカウンターにより、オペレーターは必要な巻き数を事前設定できるため、正確で一貫したコイル生産が保証されます。
正逆回転機能はフットペダルで簡単に制御できるため、生産時に巻き方向を調整するのに便利です。
最大巻線能力2000kgの半自動巻線機で、さまざまな変圧器コイルの巻線要件に対応できます。
| パラメータ | 仕様 |
|---|---|
| 機械モデル | GDY-2T |
| 応用 | HV および LV 変圧器のコイル巻線 |
| 巻線材 | 銅線・アルミ線 |
| 最大容量 | 2000kg |
| 最大巻取り高さ | 1000mm |
| 中心高さ | 1000mm |
| 巻取軸サイズ | 40×40×1300mm |
| フランジ角穴サイズ | 40×40mm |
| 作動トルク | 1500NM |
| 巻取り速度 | 0～80rpm |
| 計数範囲 | 0 ～ 9999.9 ターン |
| モーター出力 | 5.5kW |
GDY-2T 半自動巻線機は主に次の用途に使用されます。
これは、HV および LV コイル巻線プロセス向けの信頼性が高く経済的なソリューションを求める変圧器メーカーに適しています。
変圧器コイル巻線機は、モーター駆動の巻線シャフトを使用してコイルフォーマーを回転させ、オペレーターは銅線またはアルミニウム線を巻線コアに均一に送ります。デジタル計数システムは巻線の回転数をリアルタイムで監視し、生産データを自動的に記録します。正転・逆転の切り替えがフットペダルで簡単に行え、巻取り効率と作業の安全性が向上します。
Q1: この変圧器コイル巻線機はどのような材料を巻くことができますか?
A: GDY-2T 巻線機は、HV および LV 変圧器に使用される銅線とアルミニウム線の両方のコイルを巻くことができます。
Q2: この機械の最大巻取り能力はどれくらいですか?
A: 最大巻線容量は 2000kg で、さまざまな変圧器コイルの生産要件に適しています。
Q3: 巻き取り速度の調整はできますか？
A: はい。速度はポテンショメータにより無段階に調整できます。
Q4: 機械は停電後に巻線パラメータを保存できますか?
A: はい。デジタル制御システムは、計数記録と入力パラメータを保存して、データ損失を回避できます。
Q5: マシンをカスタマイズすることはできますか?
A: はい。シャフトサイズ、巻取高さ、容量等、お客様のご要望に合わせた仕様変更が可能です。
