自動レイワイヤー高電圧変圧器コイル巻線機
変圧器コイル巻線機ZPX1400の説明
T変圧器巻線機は、導電性のワイヤーを巻くように設計された不可欠な産業用機器です。など銅ワイヤーまたはアルミニウム ワイヤー。この正確なプロセスは、信頼性が高く効率的な変圧器の製造に不可欠です。およびその他の同様の製品。 サーボモーターで駆動されるワイヤーガイドを使用すると、t変圧器コイル巻線機 ワイヤーを巻く際に自動的にワイヤーを敷設できます。変圧器巻線機は7.5KWモーター に提供e十分なトルクで銅線またはアルミニウム線を巻きます。巻線速度は、oを介して調整できますボード上の1つのポテンショメータ。フットペダルを使用すると、t巻線軸の回転方向を切り替えることができます 必要なとき。 PLCをベースとした制御システムにより、変圧器コイル巻線機を簡単に操作できます。
変圧器コイル巻線機の主なコンポーネントZPX1400
1. メインフレーム
2. 巻線ユニット
3. 自動ワイヤー敷設ユニット
4. 絶縁デコイラー
5. 電子制御システム
6. 空気圧システム
変圧器コイル巻線機の技術的パラメータZPX1400
コイル巻線機ZPX1400の典型的な標準仕様 以下に示しますが、変圧器コイル巻線機は、要求に応じて製造することもできます。
|
センターハイト： |
900mm |
|
シャフト長： |
1700mm |
|
横幅： |
1400mm |
|
主モーター出力： |
7.5Kw |
|
巻線速度： |
0 〜90 rpm |
|
最大フラットワイヤーサイズ： |
5X12mm |
|
丸線径： |
Ø0.3-5.0mm |
|
最大回転OD： |
1200mm |
|
最大積載量： |
700kg |
|
スプレッドピッチ： |
最小0.01mm |
|
カウントモード： |
5桁カウント |
|
カウントターン範囲： |
0〜 9999.9 |

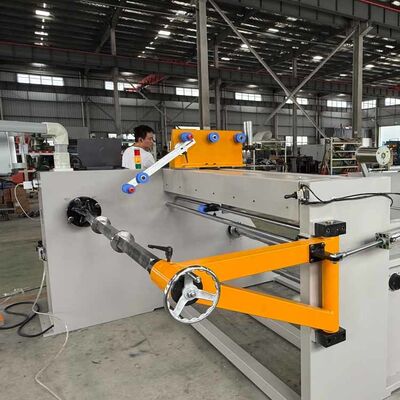

図1：変圧器コイル巻線機ZPX1400の正面図

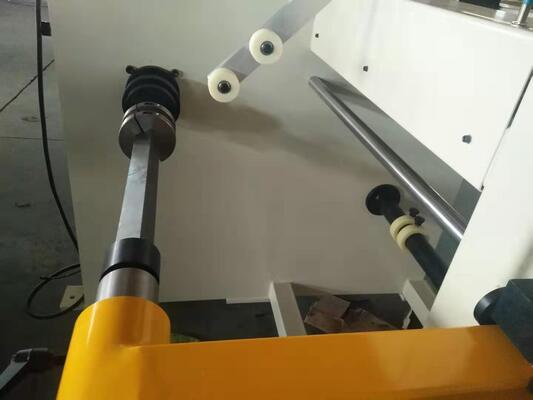

図2：変圧器コイル巻線機ZPX1400の三角サポート
