ケイ素鋼板スリッター自動コアスリッティングマシン
説明Ø470 - 520mm
コアスリッティングマシンZJX1250は、ケイ素鋼板のスリット加工専用の設備で、さまざまな幅のケイ素鋼ストリップを作成できます。このスリットストリップを使用して、変圧器コアの脚やヨーク、その他の類似製品を作成できます。コアスリッティングマシンの制御システムはPLCに基づいています。PLCとHMIにより、コアスリッティングマシンは非常に簡単に操作できます。
クイック詳細コアスリッティングマシンZJX1250の詳細デコイラー拡張範囲 Ø470～520mm
コアスリッティングマシンZJX1250のパラメータコアスリッティングマシンZJX1250のコンポーネント1. 材料の積み降ろし用トロリーØ470 - 520mm
3. 材料レシーバー
4. 可動ガイド装置
5. スリッティング装置
6. テンショナー
7. ワインダー
8. 油圧ステーションと空気圧システム
9. 電気制御キャビネットとコンソール
主な
パラメータ
コアスリッティングマシンZJX1250のパラメータコアスリッティングマシンZJX1250の標準的な仕様を以下に示します。スリッティングマシンは、ご要望に応じて製造することも可能です。デコイラー拡張範囲:Ø470 - 520mm
コイルID:
| Ø495 - 510mm | 最大コイルOD: |
| Ø1200mm | 最大コイル重量: |
| 5000kg | 切断幅: |
| 40 - 1200 mm | 切断厚さ: |
| 0.23 - 0.5 mm | 切断幅公差: |
| ±0.10mm | カッター: |
| 6セット | 送り速度: |
| 120 m/min | 切断バリ: |
| ≤0.02 mm | 電力: |

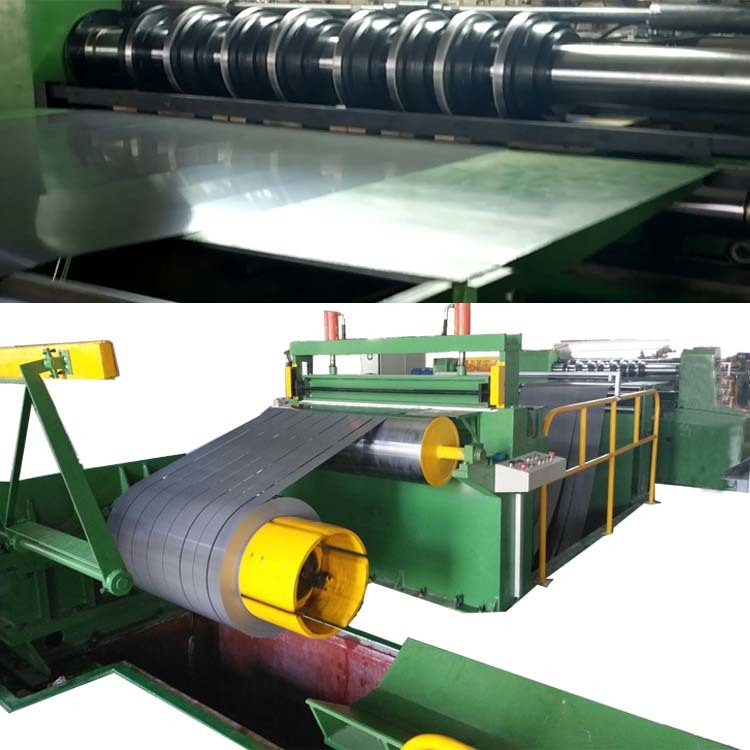

| 55 kw | 図1：コアスリッティングマシンZJX1250の正面図 |

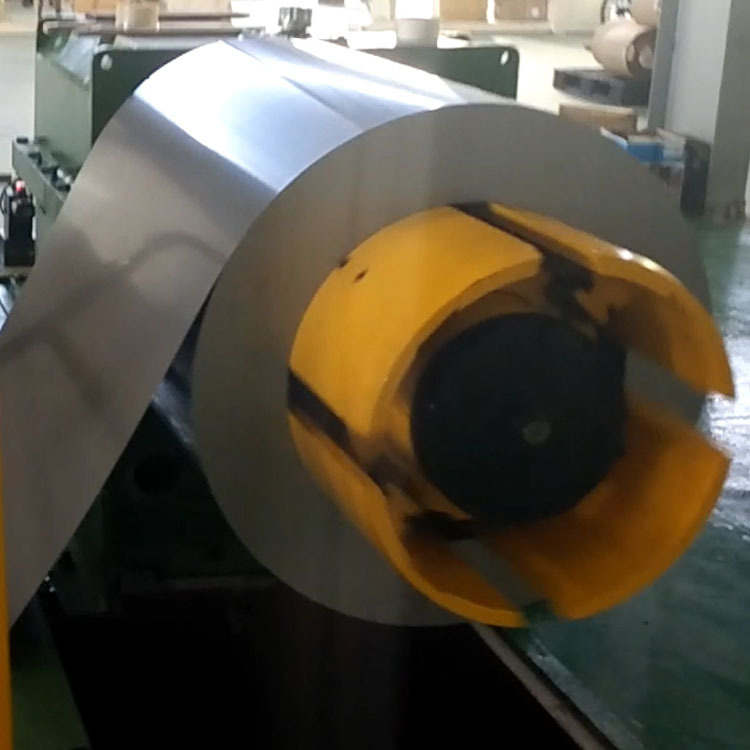

| 図2：コアスリッティングマシンZJX1250のワインダー |
