自動ケイ素鋼切断機変成器芯スリッティングマシーン
トランスコアスリッター機 ZJX1250 の説明
変圧器コア スリッター機 ZJX1250 は、ケイ素鋼をスリットしてストリップを作るための専門的な装置です。トランスコアスリッター機は、設定された幅でストリップを切断することができます。ストリップをスリットした後、変圧器コアスリット機はスリットされたストリップを巻き取ることができます。トランスコアスリット機は、スリット速度を設定できます。トランスコアスリッター機の操作は非常に簡単です。
素早いd詳細トランスコアスリッター機 ZJX1250
メインコンポーネントトランスコアスリッター機 ZJX1250
1. アンコイラー
2. 素材受け器
3. 可動ガイド
4. スリット装置
5. テンソル
6.ワインダー
7. 空気圧システム
8. 制御盤
主要pパラメータトランスコアスリッター機 ZJX1250
ZJX1250の代表的な標準仕様を以下に示しますが、ご要望に応じて簡単に変更可能です。
| アンコイラーの拡張範囲: | Ø470～520mm |
| 材料コイルID: | Ø495～510mm |
| 材料コイルの最大外径: | Ø1200mm |
| 最大コイル重量: | 5000kg |
| 切断ストリップ幅: | 500～1250mm |
| 切断ストリップの厚さ: | 0.15～0.6mm |
| 切断幅許容差: | ±0.10mm |
| カッター： | 6セット |
| ストリップの供給速度: | 120m/分 |
| 切断ストリップのバーリング: | ≤0.02mm |
| 力： | 46kw |

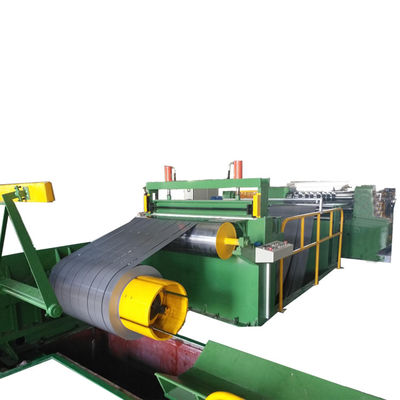

図1：コアスリッター機 ZJX1250の正面図
図2：コアスリッター機ZJX1250の巻取機
