トランスフォーマーコイルワイリングマシン 750Wのサーボモーター駆動ワイヤガイド
トランスフォーマーコイル巻き機ZPX1400の説明
トランスフォーマーコイル巻き機 ZPX1400は,プロの巻き機です. トランスフォーマーコイル巻き機は,主にワイヤーコイルを巻き,この回転コイルは トランスフォーマーや他の類似製品に使えます. ワイヤガイドにより,トランスフォーマーコイル巻き込み機械は自動的にワイヤを敷くことができます.トランスフォーマーコイル巻き込み機械は,7.5KWのモーターで,銅またはアルミのワイヤを風力に十分なトルクを与えるトランスフォーマーコイル巻き機の回転速度は,ボード上のポテンチオメーターによって調整できます.巻き軸の巻き方向は,足ペダルによって切り替えることができます.PLCとHMIでトランスフォーマーコイル巻き機は高度な自動化と操作が簡単です
主要な成分トランスフォーマーコイル巻き機ZPX1400
1メインフレーム
2巻き込み装置
3. 自動ワイヤー敷設装置
4隔熱デコイラー
5電子制御システム
6パネウマティックシステム
テクニカルパラメータトランスフォーマーコイル巻き機ZPX1400
ローリングマシンZPX1400の典型的な標準仕様は下記に示されていますが,トランスフォーマーローリングマシンも要求に応じて製造できます.
| 中央の高さ: | 900mm |
| 軸長: | 1700mm |
| 横幅: | 1400mm |
| メインモーター電源: | 7.5Kw |
| 巻き込み速度: | 0~90回転/分 |
| マックス フラットワイヤサイズ: | 5×12mm |
| 円線直径: | Ø0.3〜5.0mm |
| マックス オーダーダース | 1200mm |
| 最大 負荷容量: | 700kg |
| スプレッドピッチ: | ミニ 0.01mm |
| カウントモード: | 5桁のカウント |
| ターン範囲を数える: | 0 ~ 99999 |

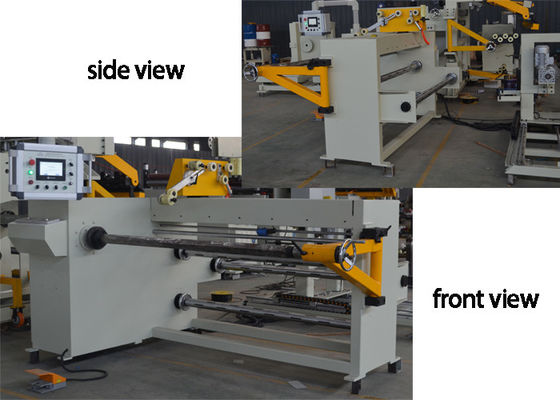

図1: トランスフォーマーコイル巻き機ZPX1400の正面
図2:トランスフォーマーコイル巻き機ZPX1400の三角支え
