トランスフォーマー製造機器 トランスフォーマーコイル巻き機
記述トランスフォーマーコイル巻き機 ZPX1200
トランスフォーマーコイル巻き機 ZPX1200は,トランスフォーマーコイル巻き機の一種である.トランスフォーマーコイル巻き機は,トランスフォーマーコイルやその他の類似製品を作るために丸いワイヤと平らなワイヤの両方を巻き用することができます.. サーボモーターが駆動するワイヤガイドで,トランスフォーマーコイルローリングマシンは自動的にワイヤを敷くことができます.トランスフォーマーコイル巻き機は,豊かな機能を持っています触覚画面で,コイル巻き機を操作するのは非常に簡単です.
メインc反対者トランスフォーマーコイル巻き機 ZPX1200
1メインフレーム
2巻き込み装置
3. 自動ワイヤー敷設装置
4隔熱デコイラー
5電子制御システム
6パネウマティックシステム
技術的なpアラメータートランスフォーマーコイル巻き機 ZPX1200
トランスフォーマーコイル巻き機ZPX1200の典型的な標準仕様は下記に示されており,トランスフォーマーコイル巻き機も要求に応じて製造することができます.
| 中央の高さ: | 900 mm |
| シャフトサイズ: | 50×50×1500mm |
| 巻き込み幅: | 1200mm |
| 巻き込み速度: | 0 ~ 80回転/分 |
| スピード規制: | ステップレス |
| ローリングパワー: | 5.5kw |
| 円線直径: | Ø0.3 ~ 5.0mm |
| 最大平面ワイヤサイズ: | 5x12mm |
| 完成したコイルの最大OD: | Ø800mm |
| 最大容量: | 700kg |
| 最低の横幅: | 0.01mm |
| 数える範囲: | 0から999まで9 |

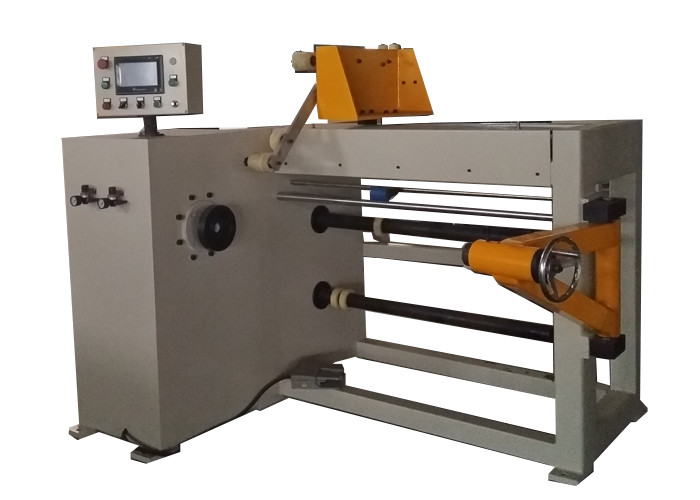

図1: トランスフォーマーコイル巻き機ZPX1000の正面
図2:トランスフォーマーコイル巻き機 ZPX1000のワイヤガイド
