銅線巻き機オートマティック配布トランスフォーマーコイル巻き機
トランスフォーマーコイル巻き機ZPX1400の説明
トランスフォーマーコイル巻き機ZPX1400は,様々な仕様のコイルを巻きることができる重用巻き機である. 巻きコイルは,トランスフォーマーやその他の類似製品に使用することができる.トランスフォーマーコイル巻き込み機械は,自動ワイヤ敷設技術とサーボモーター駆動モードを採用7.5KWのモーターで,巻き軸は銅またはアルミニウムワイヤを風する十分なトルクを提供します.ボード上の1つのポテンチオメーターは,トランスフォーマーコイル巻き機の回転速度を調整するために使用されますローリングシャフトの回転方向は,足のペダルを通して切り替えることができます.色彩のタッチスクリーンは,すべてのパラメータを入力するためのユーザーフレンドリーなインターフェースを提供するために使用されます.トランスフォーマーコイル巻き込み機械は,ゆっくりと開始動作がスムーズで トークが大きく 自動化も高い
主要な成分トランスフォーマーコイル巻き機ZPX1400
1メインフレーム
2巻き込み装置
3. 自動ワイヤー敷設装置
4隔熱デコイラー
5電子制御システム
6パネウマティックシステム
テクニカルパラメータトランスフォーマーコイル巻き機ZPX1400
ローリングマシンZPX1400の典型的な標準仕様は下記に示されていますが,トランスフォーマーローリングマシンも要求に応じて製造できます.
| 中央の高さ: | 900mm |
| 軸長: | 1700mm |
| 横幅: | 1400mm |
| メインモーター電源: | 7.5Kw |
| 巻き込み速度: | 0~90回転/分 |
| マックス フラットワイヤサイズ: | 5×12mm |
| 円線直径: | Ø0.3〜5.0mm |
| マックス オーダーダース | 1200mm |
| 最大 負荷容量: | 700kg |
| スプレッドピッチ: | ミニ 0.01mm |
| カウントモード: | 5桁のカウント |
| ターン範囲を数える: | 0 ~ 99999 |

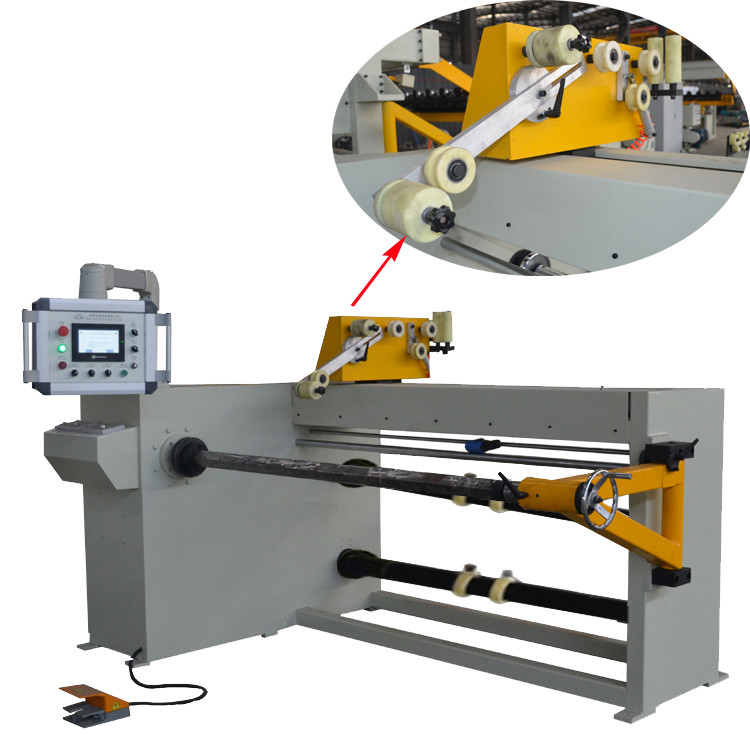

図1: トランスフォーマーコイル巻き機ZPX1400の正面
図2:トランスフォーマーコイル巻き機ZPX1400の三角支え
