HV と LV の ワイダー オイル 浸透 トランスフォーマーコイル巻き機
記述トランスフォーマーコイル巻き機 ZPX1200
トランスフォーマーコイル巻き機ZPX1200は,プロの重用銅またはアルミニウムワイヤー巻き機で,主に油浸しトランスフォーマーコイルおよびその他の類似製品を巻き用します.トランスフォーマーコイル巻き込み機械は最大巻き込み幅 1200mmトランスフォーマーコイル巻き機は,ワイヤを敷くためのワイヤガイドを備えています.ワイヤガイドを動かすためにサーボモーターが使用され,精度と信頼性を保証します.HMIとPLC制御システムでトランスフォーマーコイル巻き機は非常に簡単に操作できます.
主要な成分トランスフォーマーコイル巻き機ZPX1200
1メインフレーム
2巻き込み装置
3. 自動ワイヤー敷設装置
4隔熱デコイラー
5電子制御システム
6パネウマティックシステム
テクニカルパラメータトランスフォーマーコイル巻き機ZPX1200
トランスフォーマーコイルローリングマシンZPX1200の典型的な標準仕様は下記に示されていますが,コイルローリングマシンも要求に応じて製造できます.
中心高さ: 900mm
ワイリングシャフト長さ:1500mm
最大回転幅:1200mm
ローリングパワー: 5.5Kw
巻き込み速度: 0 ~ 80 rpm
最大 5×12mm 平面ワイヤのサイズ
円線直径: Ø0.3〜5.0mm
完成したコイルOD: Ø800mm
最大 負荷容量: 700kg
カウントモード: 5桁のカウント
ターン範囲を数える 0 ~ 99999

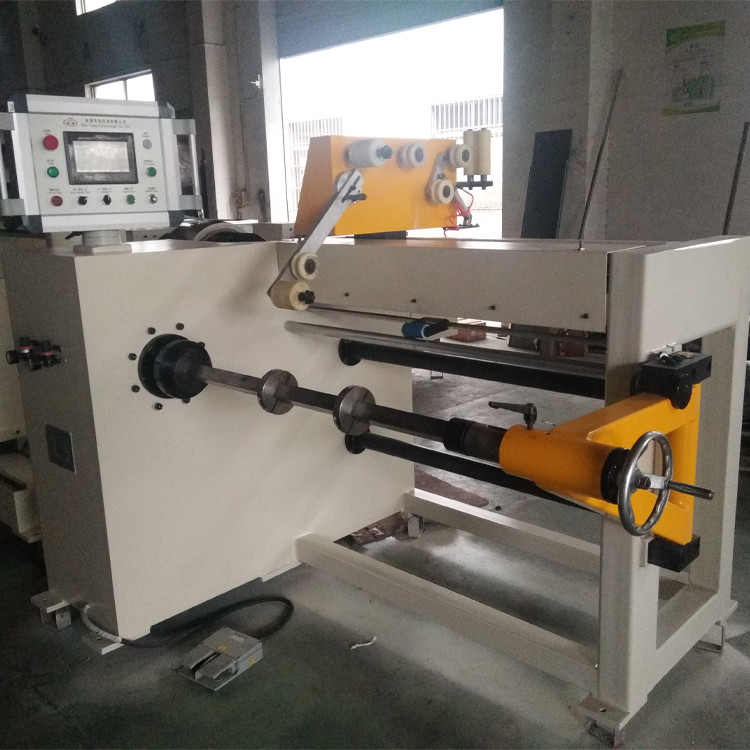

図1: トランスフォーマーコイル巻き機ZPX1000の正面
図2:トランスフォーマーコイル巻き機 ZPX1000のワイヤガイド
