オートマティックワイヤリング油 に 浸さ れ たトランスフォーマーコイル巻き機
記述トランスフォーマーコイル巻き機 ZPX1000
トランスフォーマーコイル巻き機ZPX1000は,銅線またはアルミニウム線を巻き込み,ワイヤコイルを作るためのものです.これらのコイルは,トランスフォーマーやその他の類似製品を作るのに使用できます.トランスフォーマーコイル巻き込み機械は,自動ワイヤ敷設と張力技術を採用し,特にコイルの異なる形を巻き込むのに適していますトランスフォーマーコイル巻き込み機械は,メイン巻き込みモーター,自動ワイヤ敷設ユニット,層隔離ユニット,緊張調整可能な返済ユニット,空気システム,PLCベースの制御システムトランスフォーマーコイル巻き機は,ゆっくりと起動し,スムーズに動作し,高度な自動化,完全な機能,強力な駆動力などがあります.
メインc反対者トランスフォーマーコイル巻き機ZPX1000
1メインフレーム
2巻き込み装置
3. 自動ワイヤー敷設装置
4隔熱デコイラー
5電子制御システム
6パネウマティックシステム
技術的なpアラメータートランスフォーマーコイル巻き機ZPX1000
トランスフォーマーコイル巻き機ZPX1000の典型的な標準仕様は下記に示されていますが,カイル巻き機も要求に応じて製造できます.
| 中央の高さ: | 900mm |
| 軸長: | 1300mm |
| マックス 巻き込み幅: | 1000mm |
| ローリングパワー: | 5.5Kw |
| 巻き込み速度: | 0~160回転/分 |
| スピード規制: | ステップレス速度調節 |
| マックス フラットワイヤサイズ: | 5×12mm |
| 円線直径: | Ø0.3 ~ 5.0mm |
| マックス 完成 コイルオーダー: | Ø800mm |
| 最大 負荷容量: | 700kg |
| オートマティックワイヤー敷設機能: | 最小の広さ 0.01mm |
| カウントモード: | 5桁のカウント |
| 数える範囲: | 0 ~ 99999 |

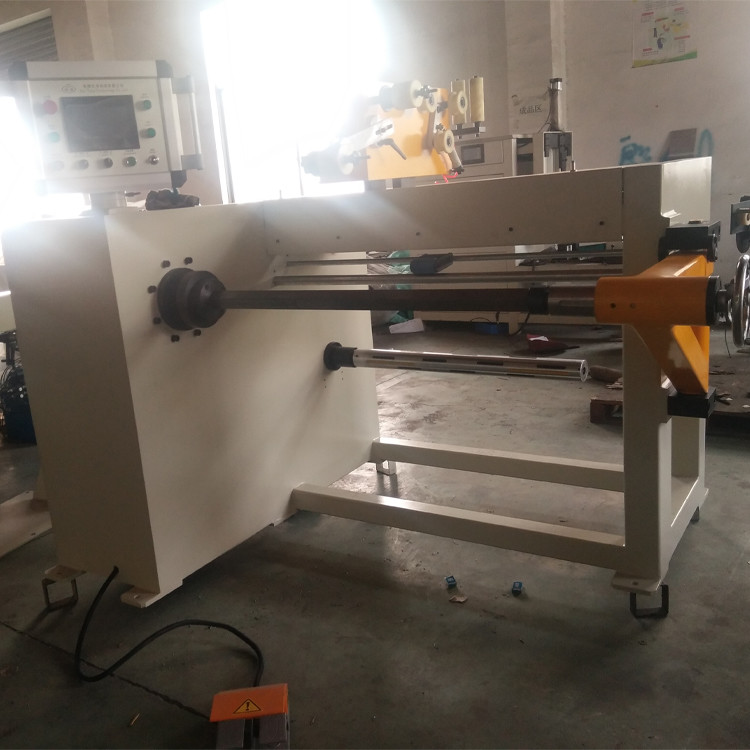

図1: トランスフォーマーコイル巻き機ZPX1000の正面
図2:トランスフォーマーコイル巻き機 ZPX1000のワイヤガイドは,セロモーターで駆動
