商品の詳細:
お支払配送条件:
|
| 製品名: | トランスコイル巻線機 | 使用: | 巻くワイヤー コイル |
|---|---|---|---|
| 最高の巻く幅: | 800mm | 回転速度: | 0～160rpm |
| 制御システム: | PLC | 保証: | 12ヶ月 |
| 巻線モーター: | 4KW | 色: | 要求通り |
| ハイライト: | 自動ワイヤーウインダー 800mm,オートマティックオイル浸透トランスフォーマーコイルウィンドラー |
||
自動ワイヤーウインダー800mm巻き込み幅油浸したトランスフォーマーコイル巻き機
記述トランスフォーマーコイル巻き機 ZPX800
トランスフォーマーコイル巻き機ZPX800は,最大巻き幅800mmの銅線またはアルミ線を巻き用する特殊機器です.トランスフォーマー・コイル・ワイリング・マシンによるコイル・ローリングは,主にトランスフォーマーやその他の類似製品を作るのに使用されます.トランスフォーマーコイル巻き機は,ワイヤガイドを動かすためのサーボモーターを備えています.機械が自動で線を敷くようにし,電動モーターの運転は,線ガイドの移動精度を保証します.ワイヤガイドの移動を制限するために,両端に2つの制限器が配置されています.PLCに基づくHMIと制御システムにより,トランスフォーマーコイル巻き機は非常に簡単に操作できます.
メインfエイチャートランスフォーマーコイル巻き機ZPX800
メインpアラメータートランスフォーマーコイル巻き機ZPX800
トランスフォーマーコイル巻き機ZPX800の標準仕様は以下の通りですが,カイル巻き機も要求に応じて製造できます.
| 中央の高さ: | 900mm |
| ワイリングシャフトのサイズ: | 40x40x1100mm |
| シャフトの設置モード: | フランジの溶接 |
| 最大 横の長さ: | 800mm |
| ローリングモーターパワー: | 4kw |
| 巻き込み速度: | 0~160回転/分 |
| スピード規制: | ステップレス |
| マックス フラットワイヤサイズ: | 5×12mm |
| 円線直径: | Ø0.3 ~ 5.0mm |
| マックス 傷のコイルオーダー | Ø800mm |
| 最大容量: | 700kg |
| カウントモード: | 5桁のカウント |
| 数える範囲: | 0 ~ 99999 |

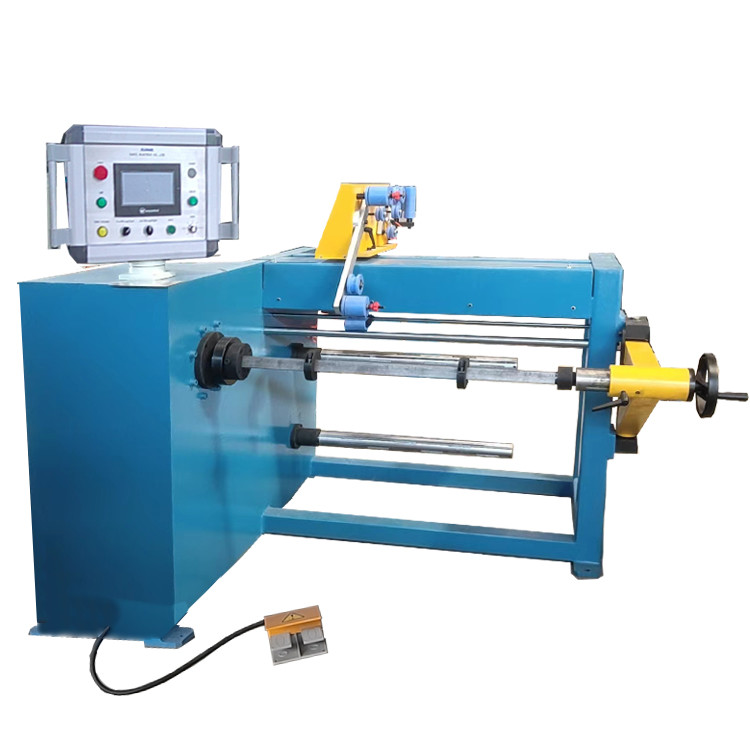

図1: トランスフォーマーコイル巻き機械の正面観
図2. トランスフォーマーコイル巻き機のワイヤガイド
