操作が簡単なオイル浸泡トランスフォーマーコイル巻き機
トランスフォーマーコイル巻き機ZPX1400の説明
トランスフォーマーコイル巻き機ZPX1400は,トランスフォーマーおよびその他の類似製品のコイルを巻き用する特殊機器である.トランスフォーマーコイル巻き機は,トランスフォーマー製造プロセスで不可欠なツールですトランスフォーマーコイル巻き機は,自動ワイヤ敷設技術を採用し,ワイヤを正確に巻き込むことを保証します.トランスフォーマーコイル巻き込み機械は,ワイヤガイドを動かすためのサーボモーターが提供されています7.5kWのモーターがコイル巻き機に 大きなトルクを供給し 異なるサイズのコイルを巻きますトランスフォーマーコイルローリングマシンのローリング速度は,ステップレスに調整できます.ローリングシャフトの回転方向は,足のペダルを通して切り替えることができます. トランスフォーマーコイルローリングマシンを操作することは非常に簡単です.
主要な特徴トランスフォーマーコイル巻き機 ZPX1400
メインc反対者トランスフォーマーコイル巻き機 ZPX1400
1メインフレーム
2巻き込み装置
3. 自動ワイヤー敷設装置
4隔熱デコイラー
5電子制御システム
6パネウマティックシステム
テクニカルパラメータトランスフォーマーコイル巻き機 ZPX1400
ローリングカラーZPX1400の典型的な標準仕様は下記に示されていますが,ローリングカラーも要求に応じて製造できます.
| 中央の高さ: | 900mm |
| 軸長: | 1700mm |
| 横幅: | 1400mm |
| メインモーター電源: | 7.5Kw |
| 巻き込み速度: | 0~90回転/分 |
| スピード規制: | 変数周波数とステップレス速度調節 |
| マックス フラットワイヤサイズ: | 5×12mm |
| 円線直径: | Φ0.3 ~ Φ5.0mm |
| マックス オーダーダース | 1200mm |
| 最大 負荷容量: | 700kg |
| スプレッドピッチ: | ミニ 0.01mm |
| カウントモード: | 5桁のカウント |
| ターンの数 前設定: | 9999.9 |
| ターン範囲を数える: | 0 ~ 99999 |

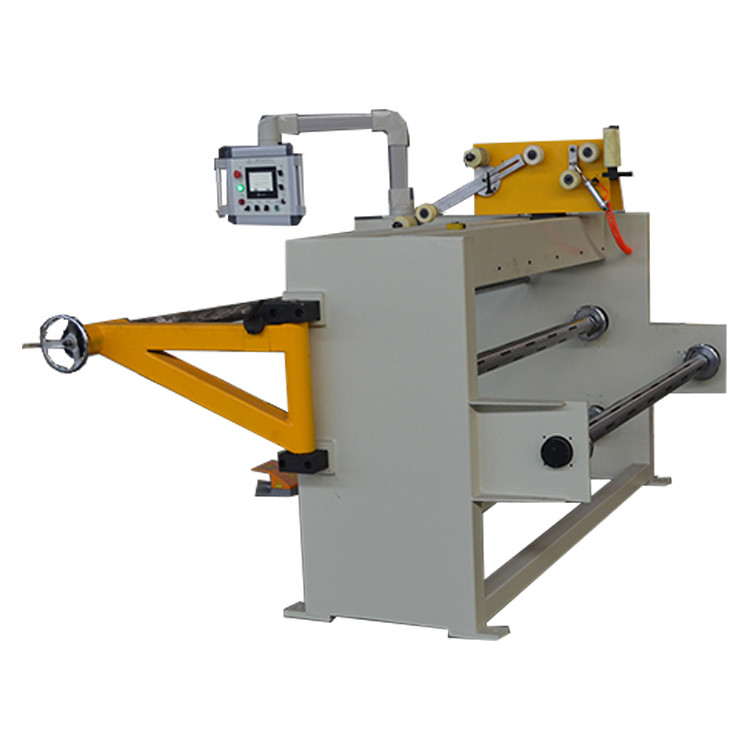

図1: トランスフォーマーコイル巻き機ZPX1400の正面
図2:トランスフォーマーコイル巻き機ZPX1400の三角支え
