頑丈な変圧器のコイル巻線機械サーボ モーター ドライブ ワイヤー ガイドPLC制御
変圧器のコイル巻線機械ZPX1200の記述
変圧器のコイル巻線機械ZPX1200は円形ワイヤーおよび平らなワイヤーを巻くのに変圧器のコイルを作るために使用することができる頑丈な変圧器のコイル巻線機械である。変圧器のコイル巻線機械はサーボ モーターによって運転されるワイヤーを自動的に置くことへのワイヤー ガイドを与えられる。PLCはコイル巻線機械をプログラム可能にさせるコイル巻線機械のために制御システムを使用される基づかせていた。タッチ画面によって、コイル巻線機械を作動させることは非常に容易である。
変圧器のコイル巻線機械ZPX1200の主要なコンポーネント
1. 本体
2. 巻く単位
3. 単位を置く自動ワイヤー
4. 絶縁材のdecoiler
5. 電子制御システム
6. 空気システム
変圧器のコイル巻線機械ZPX1200の技術的な変数
変圧器のコイル巻線機械ZPX1200の典型的な標準規格はが次示されている、コイル巻線機械はまた要求されるとして製造することができる。
| 中心の高さ: | 900のmm |
| シャフトのサイズ: | 50x50x1500mm |
| 巻く幅: | 1200mm |
| 風速: | 0 | 80rpm |
| 速度の規則: | stepless |
| 風力: | 5.5kw |
| 円形ワイヤー直径: | Ø0.3 | 5.0mm |
| 最高の平らなワイヤー サイズ: | 5x12mm |
| 最高の終了するコイルOD: | Ø800mm |
| 最大キャパシティ: | 700kg |
| 最低の広げられたピッチ: | 0.01mm |
| 範囲のカウント: | 0 - 9999.9 |

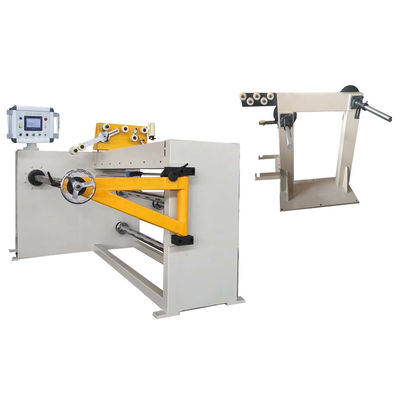

イチジク1:変圧器のコイル巻線機械ZPX1000正面図
イチジク2:変圧器のコイル巻線機械ZPX1000ワイヤー ガイド
