高度な自動化と簡単操作のスリッターコアスリッター機
コアスリッター機 ZJX1250の説明
コアスリッター機 ZJX1250は、珪素鋼板を様々なサイズの帯状に切断するための専用カッターです。スリッターはシートをスリットした後に巻き取ることができます。スリットストリップは、仕様に応じて異なる形状に切断した後、トランスコアの外脚、中脚、アップヨーク、ダウンヨークなどを作成するために使用できます。中子スリット機のスリット速度を調整することができます。コアスリッター機は通常6組のカッターを備えており、一度に5枚のストリップをスリットすることができます。カッターを追加すると、スリッターは一度にさらに多くのストリップをスリットできます。コアスリッター機は高度な自動化と簡単な操作性が特長です。
素早いd詳細コアスリッター機 ZJX1250
主要cコンポーネントコアスリッター機 ZJX1250の
1. 材料の積み下ろし用トロリー
2. アンコイラー
3. 素材受け器
4. 可動ガイド装置
5. スリット装置
6.ワインダー
7. 油圧ステーションと空気圧システム
8. 電気制御盤およびコンソール
主要pパラメータコアスリッター機 ZJX1250の
コアスリッター機 ZJX1250 の代表的な標準仕様を以下に示しますが、ご要望に応じてコアスリッターも製作可能です。
| アンコイラーの拡張範囲: | Ø470～520mm |
| コイルID: | Ø495～510mm |
| 最大コイル外径: | Ø1200mm |
| 最大コイル重量: | 5000kg |
| 切断幅: | 500～1250mm |
| 切断厚さ: | 0.15～0.6mm |
| 切断幅許容差: | ±0.10mm |
| カッター： | 6セット |
| 送り速度: | 120m/分 |
| 切削バリ： | ≤0.02mm |
| 力： | 46kw |

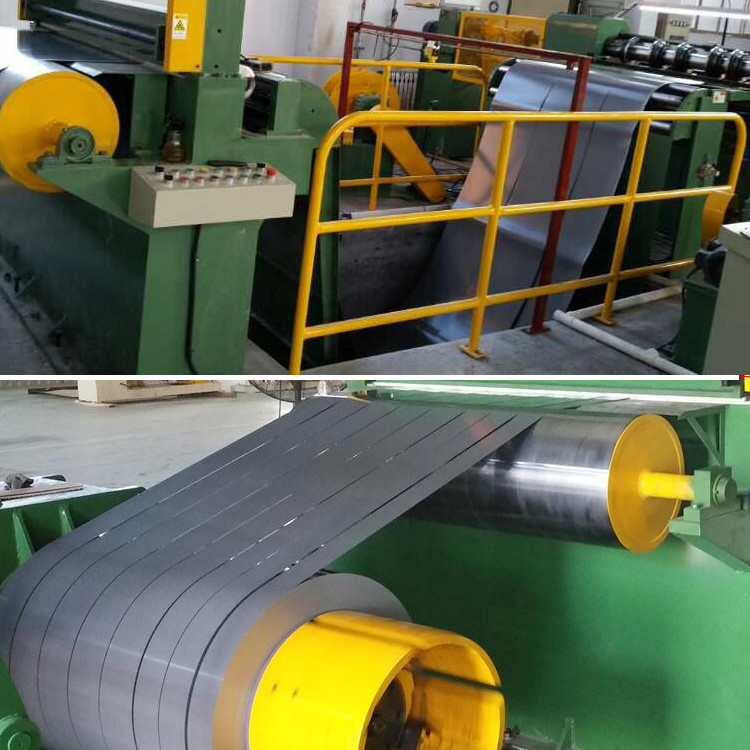

図1：コアスリッター機 ZJX1250の正面図
図2：コアスリッター機ZJX1250の巻取機
