ZPX1000 自動銅線巻線機石油変圧器コイル巻線機
説明トランスコイル巻線機 ZPX1000の
変圧器コイル巻線機 ZPX1000 は、自動巻線および張力技術を採用しています。変圧器コイル巻線機 ZPX1000 は、楕円形コイル、円形コイルなどのさまざまな形状のコイルを巻くために使用できます。変圧器コイル巻線機では、丸銅線、平角銅線、アルミ線の両方を巻線することができます。巻線コイルは油式変圧器などに使用できます。5.5kwモーターを搭載したトランスコイル巻線機は大きなトルクを持っています。PLCをベースとした制御システムにより、変圧器コイル巻線機はさまざまなニーズに応える豊富な機能を備えています。変圧器コイル巻線機は、低速始動、スムーズな動作、高度な自動化、フル機能、強力な駆動力などを備えています。
主要cコンポーネントトランスコイル巻線機 ZPX1000の
1.主鉄骨フレーム
2. ワイヤー巻取りユニット
3. 自動敷線装置
4. 絶縁デコイラー
5. 電子制御システム
6. 空気圧システム
テクニカルpパラメータトランスコイル巻線機 ZPX1000の
トランスコイル巻線機 ZPX1000 の代表的な標準仕様を以下に示しますが、ご要望に応じて簡単に変更可能です。
| 中心の高さ: | 900mm |
| シャフトの長さ: | 1300mm |
| 最大。巻き幅： | 1000mm |
| 巻線電力: | 5.5Kw |
| 巻取り速度: | 0～160rpm |
| 速度規制: | 無段階速度調整 |
| 最大。平角線サイズ: | 5X12mm |
| 丸線直径: | Φ0.3～Φ5.0mm |
| 最大。完成コイル外径: | 800mm |
| 最大。積載能力： | 700kg |
| 自動敷設機能： | 分。見開きピッチ0.01mm |
| 計数モード: | 5桁の計数 |
| 最大。プリセットされたターン数: | 9999.9 |
| カウントターン範囲: | 0～9999.9 |

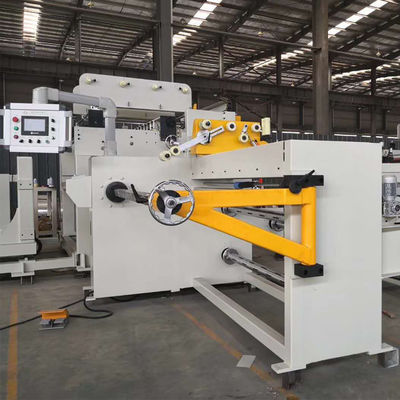

図1：トランスコイル巻線機 ZPX1000の正面図
図 2: トランスコイル巻線機 ZPX1000 のワイヤーガイドをセロモーターで駆動
