電気産業用ワイヤー巻線機プログラマブル変圧器コイル巻線機
説明トランスコイル巻線機ZPX800の
トランスコイル巻線機 ZPX800 は、特殊な導体巻線機です。この種の変圧器コイル巻線機は、ワイヤコイルを巻くために使用でき、巻かれたコイルは変圧器コイルまたは他の同様の製品を製造するために使用できます。このタイプのトランスコイル巻線機は、丸線と平角線の両方を巻くことができます。変圧器コイル巻線機は、銅線とアルミニウム線の両方を巻くことができます。トランスコイル巻線機で巻回できるコイルの高さは最大800mmです。4kw 巻線モーター 1 台を備えた変圧器コイル巻線機は、巻線シャフトを駆動するのに十分なトルクを提供できます。PLC とタッチスクリーンに基づく制御システムを備えた変圧器コイル巻線機は、さまざまなプログラムを通じて豊富な機能を提供し、簡単に操作できます。トランスコイル巻線機は、スロースタート、スムーズな回転、大きなトルクなどの特長を備えています。
主な特徴トランスコイル巻線機ZPX800の
主要pパラメータトランスコイル巻線機ZPX800の
以下はトランスコイル巻線機 ZPX800 の標準仕様ですが、ご要望に応じてコイル巻線機も製作可能です。
| 床からの巻取りシャフト中心高さ: | 900mm |
| 巻取軸サイズ： | 40×40×1100mm |
| 最大巻幅： | 800mm |
| 巻線モーター出力: | 4kw |
| 巻取り速度: | 0～160rpm |
| 速度規制: | 無段階 |
| 最大。平角線サイズ: | 5X12mm |
| 丸線直径: | Φ0.3～Φ5.0mm |
| 最大回転径： | Φ800mm |
| 最大容量： | 700kg |
| 最小スプレッドピッチ: | 0.01mm |
| 計数モード: | 5桁の計数 |
| カウント範囲: | 0～9999.9 |

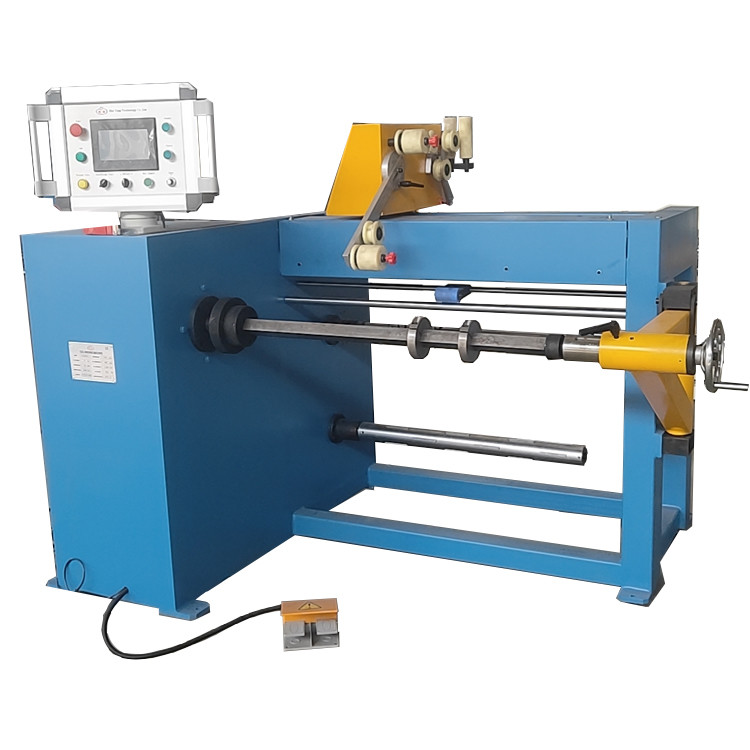

図1：変圧器コイル巻線機の正面図
図2:変圧器コイル巻線機のワイヤガイド
