| 商品名: | シート スリッター | 使用法: | 切り開かれたケイ素の鋼板 |
|---|---|---|---|
| ロール外の直径: | 1200mm、最高 | ロール内部の直径: | 500mm |
| ストリップの厚さ: | 0.15 | 0.6mm | 幅を切り開くこと: | 500 | 1250mm |
| 機械色: | 任意 | 保証: | 12か月 |
| ハイライト: | ケイ素鋼板コア スリッター機、自動製造ストリップ コア スリッター機,automatic making strip core slitting machine |
||
ケイ素鋼板スリッター自動製造ストリップマシンコアスリッター機
コアスリッター機 ZJX1250の説明
コアスリッター機 ZJX1250 は、ケイ素鋼板を異なる幅のストリップに切断するための特殊なスリッターです。このカットストリップを切断して、トランスコアの外脚、中脚、VNヨークなどを作製します。コアスリット機のスリット速度は、必要に応じて調整できます。コアスリッター機には 6 組のカッターが装備されており、一度に 5 本のストリップをスリッターすることができます。ただし、より狭い幅のストリップを作成するために、ご要望に応じてカッターを追加することもできます。コアスリッター機は高度な自動化と簡単な操作性が特長です。
コアスリッター機 ZJX1250 の概要
コアスリッター機 ZJX1250の主要構成部品
1. 材料の積み下ろし用トロリー
2. アンコイラー
3. 素材受け器
4. 可動ガイド装置
5. スリット装置
6.ワインダー
7. 油圧ステーションと空気圧システム
8. 電気制御盤およびコンソール
コアスリッター機 ZJX1250 の主なパラメータ
コアスリッター機 ZJX1250 の代表的な標準仕様を以下に示しますが、ご要望に応じてコアスリッターも製作可能です。
| アンコイラーの拡張範囲: | Ø470～520mm |
| コイルID: | Ø495～510mm |
| 最大コイル外径: | Ø1200mm |
| 最大コイル重量: | 5000kg |
| 切断幅: | 500～1250mm |
| 切断厚さ: | 0.15～0.6mm |
| 切断幅許容差: | ±0.10mm |
| カッター： | 6セット |
| 送り速度: | 120m/分 |
| 切削バリ： | ≤0.02mm |
| 力： | 46kw |

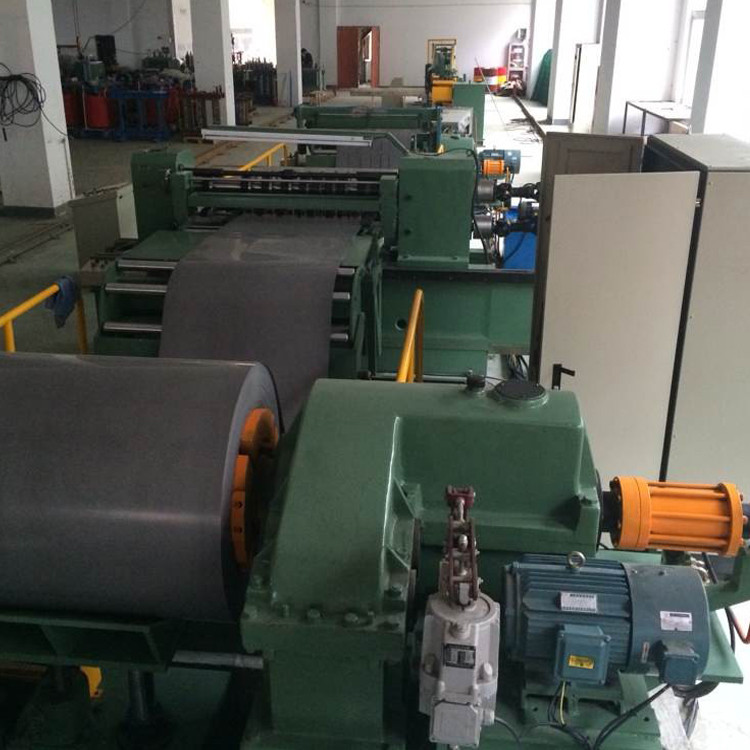

図1：コアスリッター機 ZJX1250の正面図
図2：コアスリッター機ZJX1250の巻取機
