変圧器コア用シリコン ストリップを製造するコア スリッター機
コアスリッター機 ZJX1250の説明
コアスリッター機 ZJX1250 は、ケイ素鋼板を切断してさまざまな幅のストリップを製造するための特別な装置です。Wi 番目の長さの線にカットします、tこれらのストリップを再度切断して、トランスコアの外側の脚、中央の脚、および VN ヨークを作成できます。コアスリッティングマシンの制御システムはPLCに基づいており、必要に応じてスリッター速度を調整できます。コアスリッティングマシンには 6 セットのカッターが装備されていますが、小さなストリップをスリットするためにさらに多くのカッターを追加することができます。コアスリッター機は高度な自動化と簡単な操作性が特長です。コアスリッターの操作は非常に簡単です。
素早いd詳細コアスリッター機 ZJX1250
主要cコンポーネントコアスリッター機 ZJX1250の
1. 材料の積み下ろし用トロリー
2. アンコイラー
3. 素材受け器
4. 可動ガイド装置
5. スリット装置
6.ワインダー
7. 油圧ステーションと空気圧システム
8. 電気制御盤およびコンソール
主要pパラメータコアスリッター機 ZJX1250の
コアスリッター機 ZJX1250 の代表的な標準仕様を以下に示しますが、ご要望に応じてコアスリッターも製作可能です。
| アンコイラーの拡張範囲: | Ø470～520mm |
| コイルID: | Ø495～510mm |
| 最大コイル外径: | Ø1200mm |
| 最大コイル重量: | 5000kg |
| 切断幅: | 500～1250mm |
| 切断厚さ: | 0.15～0.6mm |
| 切断幅許容差: | ±0.10mm |
| カッター： | 6セット |
| 送り速度: | 120m/分 |
| 切削バリ： | ≤0.02mm |
| 力： | 46kw |

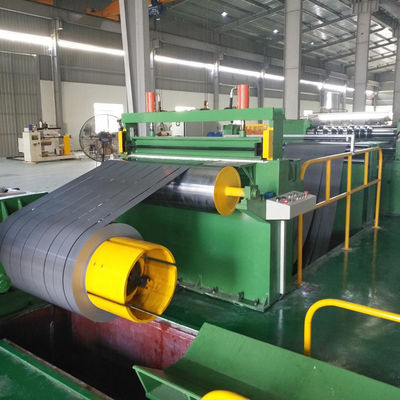

図1：コアスリッター機 ZJX1250の正面図
図2：コアスリッター機ZJX1250の巻取機
