ワイヤー ガイドが付いている自動銅線の巻取り機の変圧器のコイル巻線機械
変圧器のコイル巻線機械ZPX400の記述
変圧器のコイル巻線機械ZPX400は銅線またはアルミニウム ワイヤーを巻くのに変圧器のコイルか他の同じようなプロダクトを作るために使用することができる装置を作る1種類の専門の変圧器である。この種類の変圧器のコイル巻線機械が銅の平らな、円形ワイヤー アルミニウム平らな、円形ワイヤーの異なった指定を巻くのに使用することができる。変圧器のコイル巻線機械は1つの750wサーボ モーターによって運転されるワイヤーを置くためにワイヤー ガイドを巻くとき与えられる。意味する変圧器のコイル巻線機械は最高の高さ400mmのコイルを巻くことができることをワイヤー ガイドの最高の横断長さは400mmである。1タッチ画面およびHMIを使うと、変圧器のコイル巻線機械は容易に作動させることができる。
変圧器のコイル巻線機械ZPX400の速い細部
変圧器のコイル巻線機械の技術的な変数
変圧器のコイル巻線機械ZPX400の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 中心の高さ: | 900mm |
| 心押し台: | 三角形サポータ |
| 巻上げモーター力: | 2.2kw |
| 風速: | 0 | 200のrpm |
| 速度の規則: | stepless速度の規則 |
| 制御システム: | PLC |
| 平らなワイヤー最高: | 2.0x8.0mm |
| 円形ワイヤー直径: | Φ0.3 | Φ4.0mm |
| 最高の巻く高さ: | 400mm |
| 最高の回転直径: | 500mm |
| 最低の広げられたピッチ: | 0.01mm |
| 基本的な機能: | 5ディジットのカウント |
| 回転範囲のカウント: | 0 | 9999.9 |

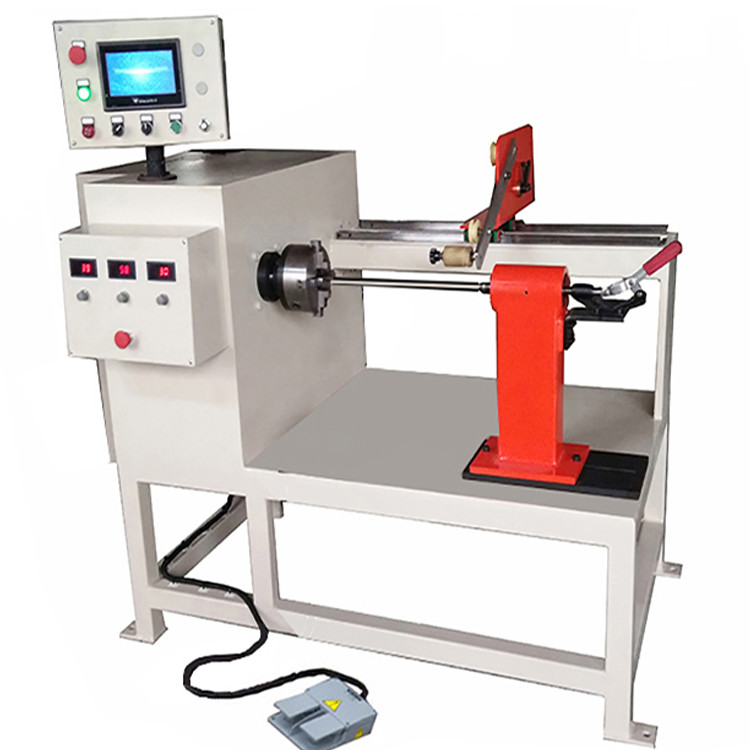

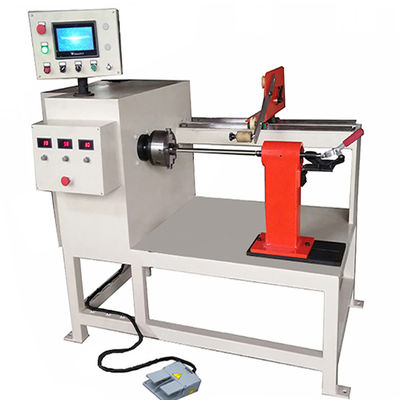

イチジク1:変圧器のコイル巻線機械ZPX400正面図
イチジク2:変圧器のコイル巻線機械ZPX400 4顎のチャック
