ストリップスリッター機自動シリコンスチールコアスリッター機
コアスリッター機 ZJX1250の説明
コアスリッティングマシン ZJX1250 は、ケイ素鋼コイルをスリットしてさまざまな幅のストリップを製造するためのプロ仕様のストリップスリッターマシンです。これらのストリップを切断して、トランスコアの外脚、中脚、VN ヨークを作成できます。中子スリット機のスリット速度を調整することができます。スリッターには6組のカッターが構成されており、一度に5枚のストリップを作成できます。ただし、一度により多くのストリップを作成するために、ご要望に応じてカッターを追加することができます。PLCによる制御システムにより、コアスリッティングマシンを簡単に操作できます。
素早いd詳細コアスリッター機 ZJX1250
主要cコンポーネントコアスリッター機 ZJX1250の
1. 材料の積み下ろし用トロリー
2. アンコイラー
3. 素材受け器
4. 可動ガイド装置
5. スリット装置
6.ワインダー
7. 油圧ステーションと空気圧システム
8. 電気制御盤およびコンソール
主要pパラメータコアスリッター機 ZJX1250の
コアスリッター機 ZJX1250 の代表的な標準仕様を以下に示しますが、ご要望に応じてコアスリッターも製作可能です。
| アンコイラーの拡張範囲: | Ø470～520mm |
| コイルID: | Ø495～510mm |
| 最大コイル外径: | Ø1200mm |
| 最大コイル重量: | 5000kg |
| 切断幅: | 500～1250mm |
| 切断厚さ: | 0.15～0.6mm |
| 切断幅許容差: | ±0.10mm |
| カッター： | 6セット |
| 送り速度: | 120m/分 |
| 切削バリ： | ≤0.02mm |
| 力： | 46kw |

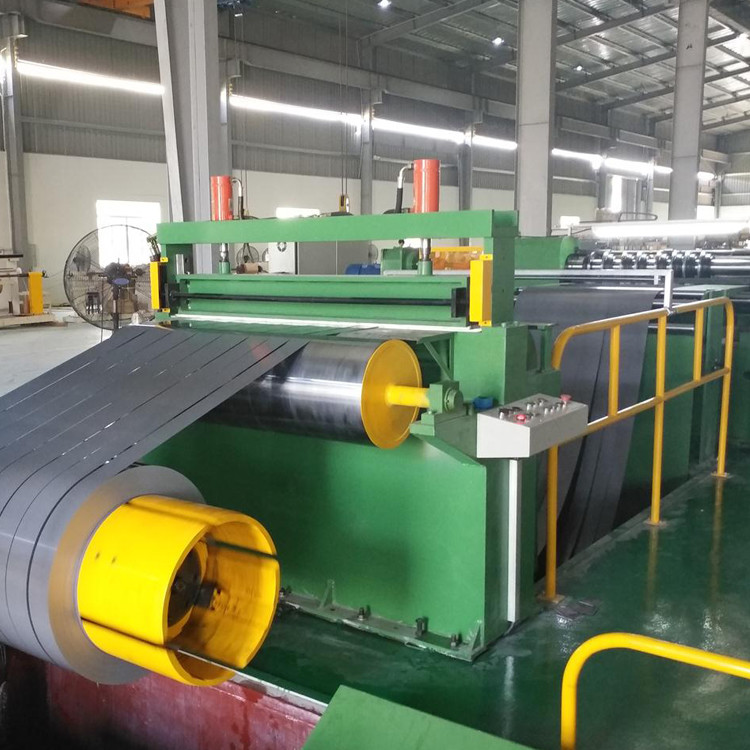

図1：コアスリッター機 ZJX1250の正面図
図2：コアスリッター機ZJX1250の巻取機
