プログラム可能なコイル製造装置 PLC 制御変圧器コイル巻線機
説明トランスコイル巻線機 ZPX800の
変圧器コイル巻線機 ZPX800 は、丸線と平角線の両方を巻くことができるワイヤーコイル製造装置の 1 つです。変圧器コイル巻線機は、変圧器コイルまたは他の同様の製品を巻くために使用できます。トランスコイル巻線機で巻けるコイルの最大高さは800mmです。4kwモーター1台で、トランスコイル巻線機は巻線シャフトを駆動するのに十分なトルクを提供できます。PLCとタッチスクリーンに基づく制御システムにより、トランスコイル巻線機は、さまざまなプログラムを通じて豊富な機能を提供し、簡単に操作できます。トランスコイル巻線機は、起動が遅く、スムーズに動作し、トルクが大きいなどの特徴があります。
主な特徴トランスコイル巻線機 ZPX800の
主要pパラメータトランスコイル巻線機 ZPX800の
トランスコイル巻線機ZPX800の標準仕様は下記の通りですが、ご要望に応じてコイル巻線機の改造も承ります。
| 床からの巻き上げ軸中心の高さ: | 900mm |
| 巻取りシャフトのサイズ: | 40×40×1100mm |
| 最大巻取り幅： | 800mm |
| 巻上げモーター力: | 4kw |
| 巻き上げ速度: | 0～160rpm |
| 速度調整: | 無段階 |
| 最大。平角線のサイズ: | 5X12mm |
| 丸線径: | Φ0.3～Φ5.0mm |
| 最大回転径: | Φ800mm |
| 最大容量： | 700kg |
| 最小スプレッドピッチ: | 0.01mm |
| カウントモード: | 5桁カウント |
| カウント範囲: | 0 - 9999.9 |

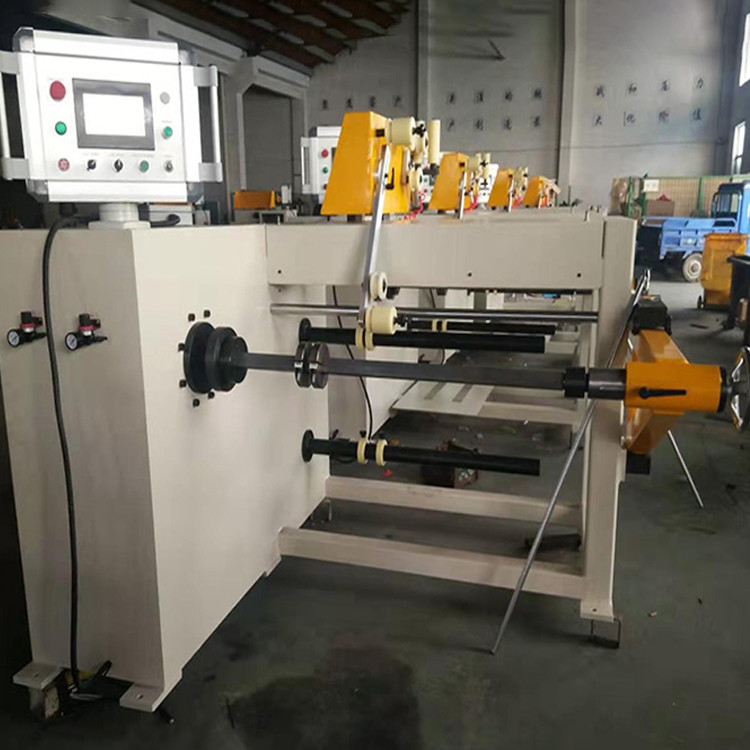

図1：トランスコイル巻線機の正面図
図2：トランスコイル巻線機のワイヤーガイド
