自動巻線機巻線機プログラマブル トランス コイル巻線機
序章トランスコイル巻線機 ZPX600の
変圧器コイル巻線機 ZPX600 は、変圧器コイルまたは他の同様の製品を作るために巻くために使用できるワイヤ巻線装置の一種です。この種のトランスコイル巻線機では、銅線とアルミ線の両方を巻くことができます。トランスコイル巻線機には、巻線シャフトを駆動するための4kwモーターが装備されています。ワイヤーガイドを駆動するためにサーボモーターが採用されており、ワイヤーガイドの移動の精度を保証します。変圧器コイル巻線機の制御システムはPLCに基づいています。変圧器コイル巻線機は、遅い始動、大きなトルク、スムーズな走行、正確な動きなどを特徴としています。
主要へ食べるトランスコイル巻線機 ZPX600の
主要pパラメータトランスコイル巻線機 ZPX600の
トランス巻線機ZPX600の標準仕様は下記の通りですが、ご要望に応じて巻線機も製作いたします。
| 床からの巻き上げシャフトの中心の高さ: | 900mm |
| 巻取りシャフトのサイズ: | 40×40×900mm |
| 最大巻き幅: | 600mm。 |
| 巻上げモーター力: | 4kw |
| 最大。巻き上げ速度: | 200rpm |
| 速度調整: | 無段階速度調整 |
| 最大。平角線のサイズ: | 5X12mm |
| 丸線: | Φ0.3～Φ5.0mm |
| 最大。回転直径: | Φ600mm |
| 最大。積載能力： | 500kg |
| 広がりのピッチ: | 最小。0.01mm |
| カウントモード: | 5桁カウント |
| 最大。回転プリセット: | 9999.9 |
| カウント範囲: | 0 - 9999.9 |

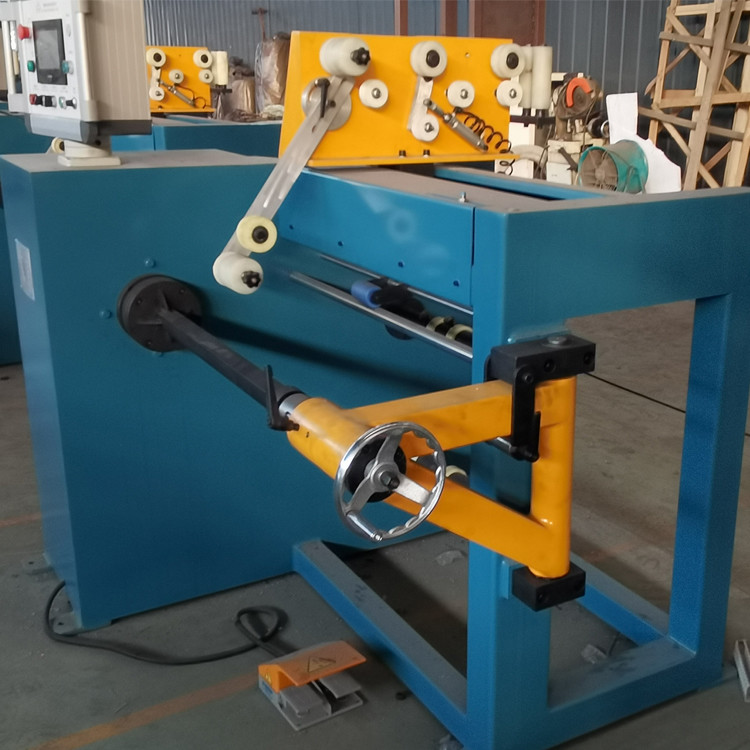

図1：トランスコイル巻線機ZPX600の全景
図2：トランスコイル巻線機ZPX600の巻線軸
