3つのワイヤー ガイドの巻取り機の自動変圧器のコイル巻線機械
変圧器のコイル巻線機械ZPX150-3の記述
変圧器のコイル巻線機械ZPX150-3は1種類の高く有効なワイヤー ウィンド マシーンである。変圧器のコイル巻線機械は3つのワイヤー ガイドをかなり生産の有効性を改善する3を同じワイヤー コイルすぐに巻くのに機械が使用することができること、すなわち与えられる。但し、変圧器のコイル巻線機械はだけでなく、3つのコイルをすぐに巻くことができるが、また最高の高さ400mmの1つのコイルを巻く。タッチ画面によって、変圧器のコイル巻線機械を作動させることは非常に容易である。
変圧器のコイル巻線機械ZPX150-3の速い細部
変圧器のコイル巻線機械ZPX150-3の技術的な変数
変圧器のコイル巻線機械ZPX150-3の典型的な標準規格はが次示されている、コイル巻線機械はまた要求されるとして製造することができる。
| 中心の高さ: | 900mm |
| 正方形シャフトのサイズ: | 40x40x700mm |
| 円形ワイヤー直径: | Φ0.3 | 4.0mm |
| 最高。平らなワイヤー サイズ: | 3x10mm |
| 最高。終了するコイルOD。: | 400mm |
| 最高。各コイルの長さ: | 150mm |
| 巻上げモーター力: | 4kw |
| 風速: | 0 | 200rpm |
| 風速の規則: | 可変的な頻度およびstepless速度の規則 |
| 制御システム: | PLC |
| 最低の広げられたピッチ: | 0.01 mm |
| モードのカウント: | 数える5ディジット |
| 回転は事前調整に番号を付ける: | 0 | 9999.9 |

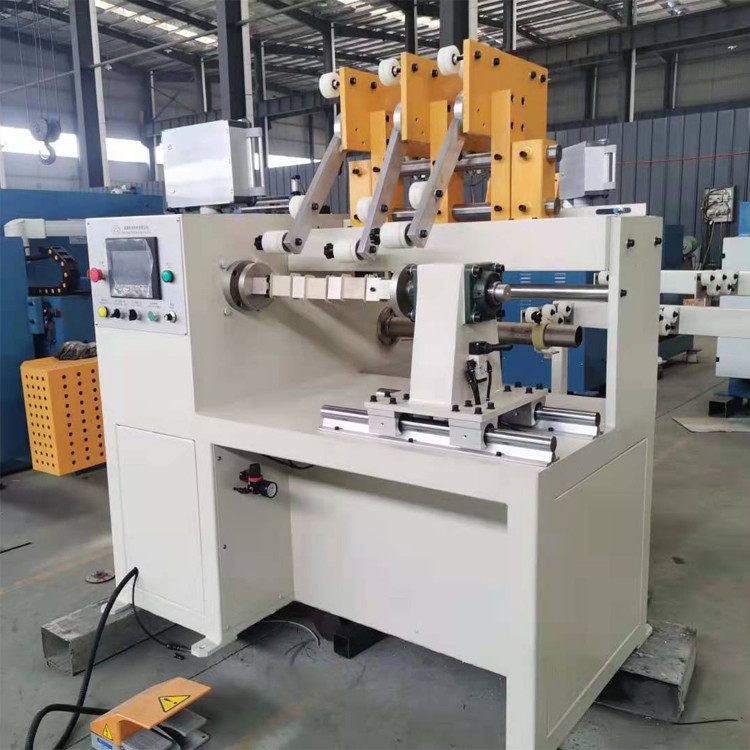

イチジク1:外形図変圧器のコイル巻線機械ZPX150-3
イチジク2:変圧器のコイル巻線機械ZPX150-3背部眺め
