ワイヤー巻取り機カウンターが付いている半自動HVおよびLVの変圧器のコイル巻線機械
変圧器のコイル巻線機械GDY-1Tの記述
半自動変圧器のコイル巻線機械GDY-1Tは1種類の簡単で、容易な作動させたコイル巻線機械である。この種類の変圧器のコイル巻線機械は銅かアルミニウム平らな、円形ワイヤーを巻くことができる。変圧器のコイル巻線機械は銅かアルミニウム ワイヤー コイルの異なったサイズを巻くために適している。変圧器のコイル巻線機械は二段変速式ギヤを、低速および高速与えられる。0の大きいトルクを得るために平らか大きい大きさで分類されたワイヤー、低速ギヤを使用して巻いた場合| 50のrpm;最高速度200 rpmの高速を得るために高速ギヤを採用する巻く小型ワイヤー時。ワイヤーを巻くときカウンターが回転の数を数えるのに使用されている。
変圧器のコイル巻線機械GDY-1Tの主要なコンポーネント
1. 本体、鋼鉄溶接されるおよび非常に強い
2. 変速機、ギヤおよび伝達シャフト
3. 心押し台、それは巻くシャフトを支えるレバー中心である
4. 電気制御のキャビネットは、そこにキャビネットのVFDそして他の部品である
5. フィートのペダル、それはフィートのペダルを通して回転方向を転換できる
変圧器のコイル巻線機械GDY-1Tの主要な変数
変圧器のコイル巻線機械GDY-1Tの典型的な標準規格はが次示されている、コイル巻線機械はまた要求されるとして製造することができる。
| 中心の高さ: | 1000mm |
| 巻上げシャフトのサイズ: | 40x40x1200mm |
| フランジの角目のサイズ: | 40x40mm |
| 風速: | 0 | 200rpm |
| 速度ギヤ: | 2 PC |
| 最高の巻く幅: | 1000mm |
| 範囲のカウント: | 0 | 9999.9 |
| 最高の積載量: | 1000KG |
| モーター力: | 3KW |
| 機械重量: | 500のkg |
| 次元（LxWxH）: | 2800x700x1400mm |

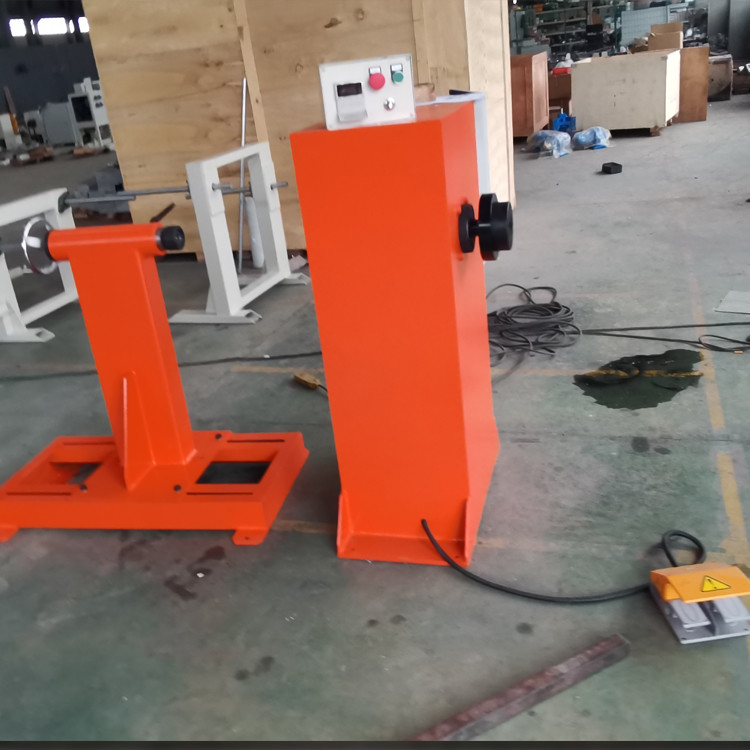

イチジク1:外形図変圧器のコイル巻線機械GDY-1T
イチジク2:変圧器のコイル巻線機械GDY-1T心押し台
