HVおよびLVの変圧器のコイル巻線機械オイルは浸った

コンダクター ワイヤー巻取り機オイルはHVおよびLVの変圧器のコイル巻線機械浸した

変圧器のコイル巻線機械ZPX1200の記述

変圧器のコイル巻線機械ZPX1200は円形ワイヤーおよび平らなワイヤーを巻くのに変圧器のコイルを作るために使用することができる頑丈な変圧器のコイル巻線機械である。変圧器のコイル巻線機械はサーボ モーターによって運転されるワイヤーを自動的に置くことへのワイヤー ガイドを与えられる。PLCはコイル巻線機械をプログラム可能にさせるコイル巻線機械のために制御システムを使用される基づかせていた。タッチ画面によって、コイル巻線機械を作動させることは非常に容易である。

変圧器のコイル巻線機械ZPX1200の主要なコンポーネント

1. 本体

2. 巻く単位

3. 単位を置く自動ワイヤー

4. 絶縁材のdecoiler

5. 電子制御システム

6. 空気システム

変圧器のコイル巻線機械ZPX1200の技術的な変数

変圧器のコイル巻線機械ZPX1200の典型的な標準規格はが次示されている、コイル巻線機械はまた要求されるとして製造することができる。

中心の高さ:900mm

シャフトの長さ:1500mm

最高。巻く幅:1200mm

風力:5.5Kw

風速:0 | 80のrpm

速度の規則:stepless

最高。平らなワイヤー サイズ:5X12mm

円形ワイヤー直径:0.3 | 5.0mm

最高。終了するコイルOD。:800mm

最高。積載量:700kg

機能を置く自動ワイヤー:Min.はピッチ0.01mmを広げた

モードのカウント:数える5ディジット

最高。回転事前調整の数:9999.9

回転範囲のカウント:0 - 9999.9

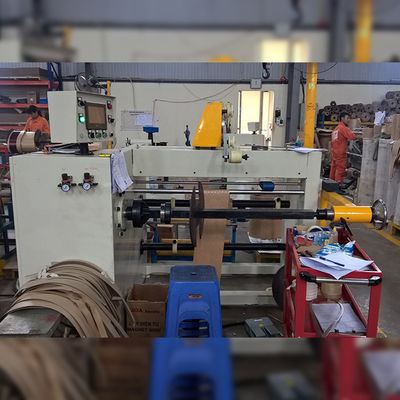

イチジク1:変圧器のコイル巻線機械ZPX1000正面図

イチジク2:変圧器のコイル巻線機械ZPX1000ワイヤー ガイド
