3つのコイルを巻く自動Máquina de bobinado Transformerのコイル巻線機械
変圧器のコイル巻線機械ZPX400-3の記述
変圧器のコイル巻線機械ZPX400-3が平らなワイヤーを巻くのに使用することができ、円形ワイヤーは、ワイヤー銅線そしてアルミニウム ワイヤーを含んでいる。変圧器のコイル巻線機械は3つのコイルを同時に巻くことができ最高のコイルの高さは400mmである。機械の最大風速は160rpmである。タッチ画面によって、変圧器のコイル巻線機械は作動して非常に容易である。
変圧器のコイル巻線機械ZPX400-3の主な特長
変圧器のコイル巻線機械ZPX400-3の技術的な変数
変圧器のコイル巻線機械ZPX400-3の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 床からの中心の高さ: | 900のmm |
| 回転シャフトのサイズ: | 40x40x1500 mm |
| シャフトの接続モード: | 固定かdismountable （任意） |
| 円形ワイヤー直径: | Φ0.3mm | Φ4.0 mm |
| 最高。平らなワイヤー サイズ: | 5x12 mm |
| 最高の回転直径: | 800のmm |
| 最高。各々の終了するコイルの高さ: | 400のmm |
| 絶縁材のDecoiler数: | 1 PC |
| 巻上げモーター: | 11のkw |
| 最高。回転速度: | 160のrpm |
| 最大終了するコイル数: | 3 PC |
| 制御システム: | PLC |
| ピッチmin.を広げなさい: | 0.01 mm |
| カウンター: | 5ディジットのカウント |
| 最高。回転は事前調整に番号を付ける: | 9999.9 |
| 範囲のカウント: | 0 | 9999.9 |

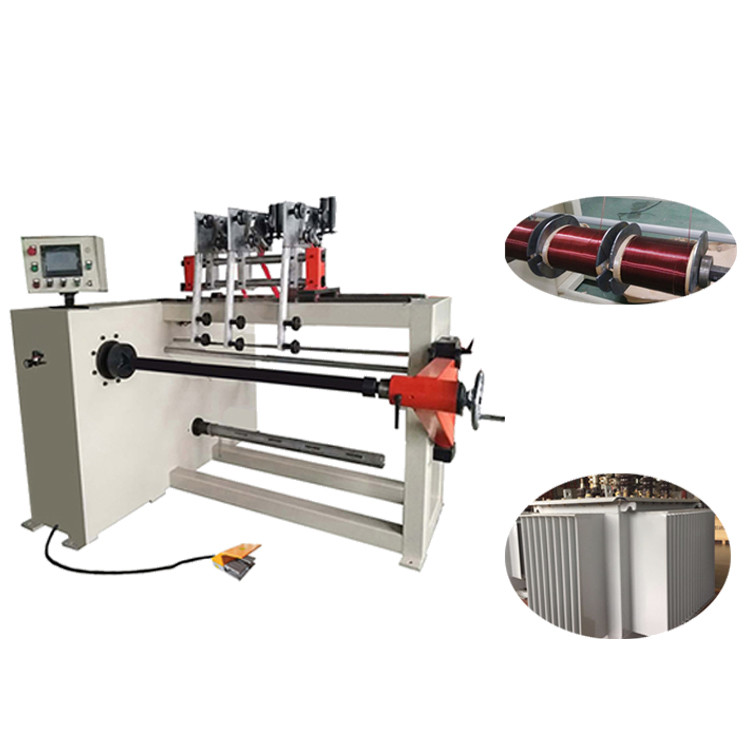

イチジク1:変圧器のコイル巻線機械ZPX400-3正面図
rr
イチジク2:変圧器のコイル巻線機械ZPX400-3ワイヤー ガイド
