3人の頭部はコイル巻き機械の変圧器のコイル巻線機械PLC制御をワイヤーで縛る
変圧器のコイル巻線機械ZPX150-3の記述
変圧器のコイル巻線機械ZPX150-3は巻く変圧器のコイルおよび他の同じようなプロダクトのための特別な装置である。コイル巻線機械風に3つのコイルをすぐにする変圧器のコイル巻線機械は3つのワイヤー ガイドを与えられる。変圧器のコイル巻線機械はコイルごとの最大長150mmのだけでなく、3つのコイル、500mmについての最大長のまた1つのコイルを巻くことができる。タッチ画面を使うと、変圧器のコイル巻線機械は容易に作動させることができる。
変圧器のコイル巻線機械ZPX150-3の速い細部
変圧器のコイル巻線機械ZPX150-3の技術的な変数
ZPX150-3の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 中心の高さ: | 900のmm |
| 正方形シャフトのサイズ: | 40x40x700 mm |
| 円形ワイヤー直径: | 0.3~4.0 mm |
| 最高。平らなワイヤー サイズ: | 3x10 mm |
| 最高。回転直径: | 400のmm |
| 最高。各コイルの長さ: | 150のmm |
| 巻上げモーター力: | 4kw |
| 風速: | 0~200のrpm |
| 風速の規則: | 可変的な頻度およびstepless速度の規則 |
| 制御システム: | PLC |
| ピッチを広げなさい: | 最少ステップ:0.01 mm |
| モードのカウント: | 数える5ディジット |
| 最高。回転は事前調整に番号を付ける: | 9999.9 |

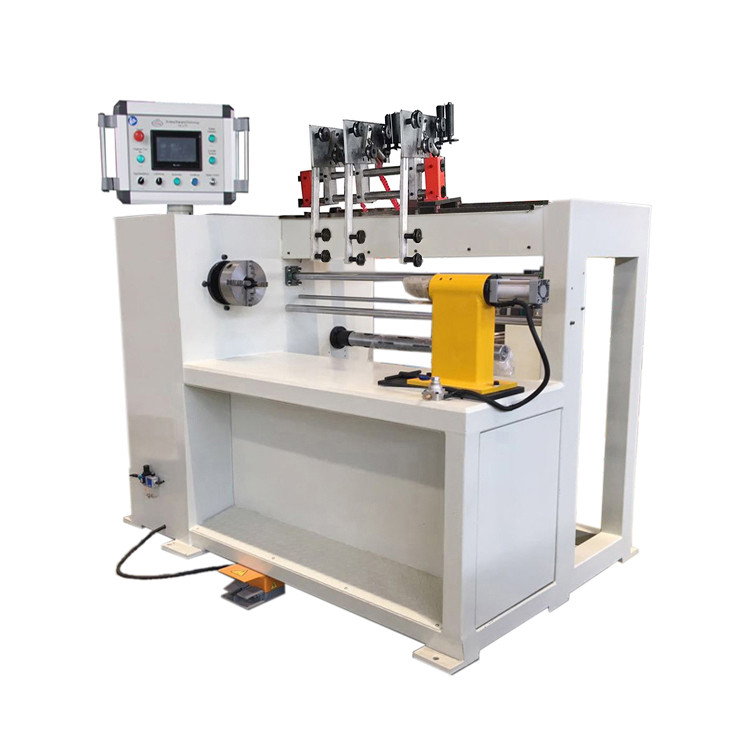

イチジク1:外形図変圧器のコイル巻線機械ZPX150-3
イチジク2:変圧器のコイル巻線機械ZPX150-3背部眺め
